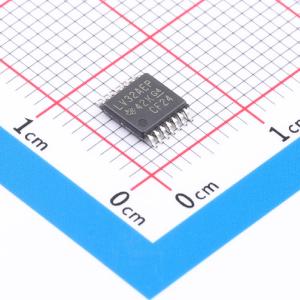

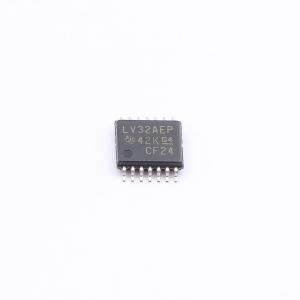

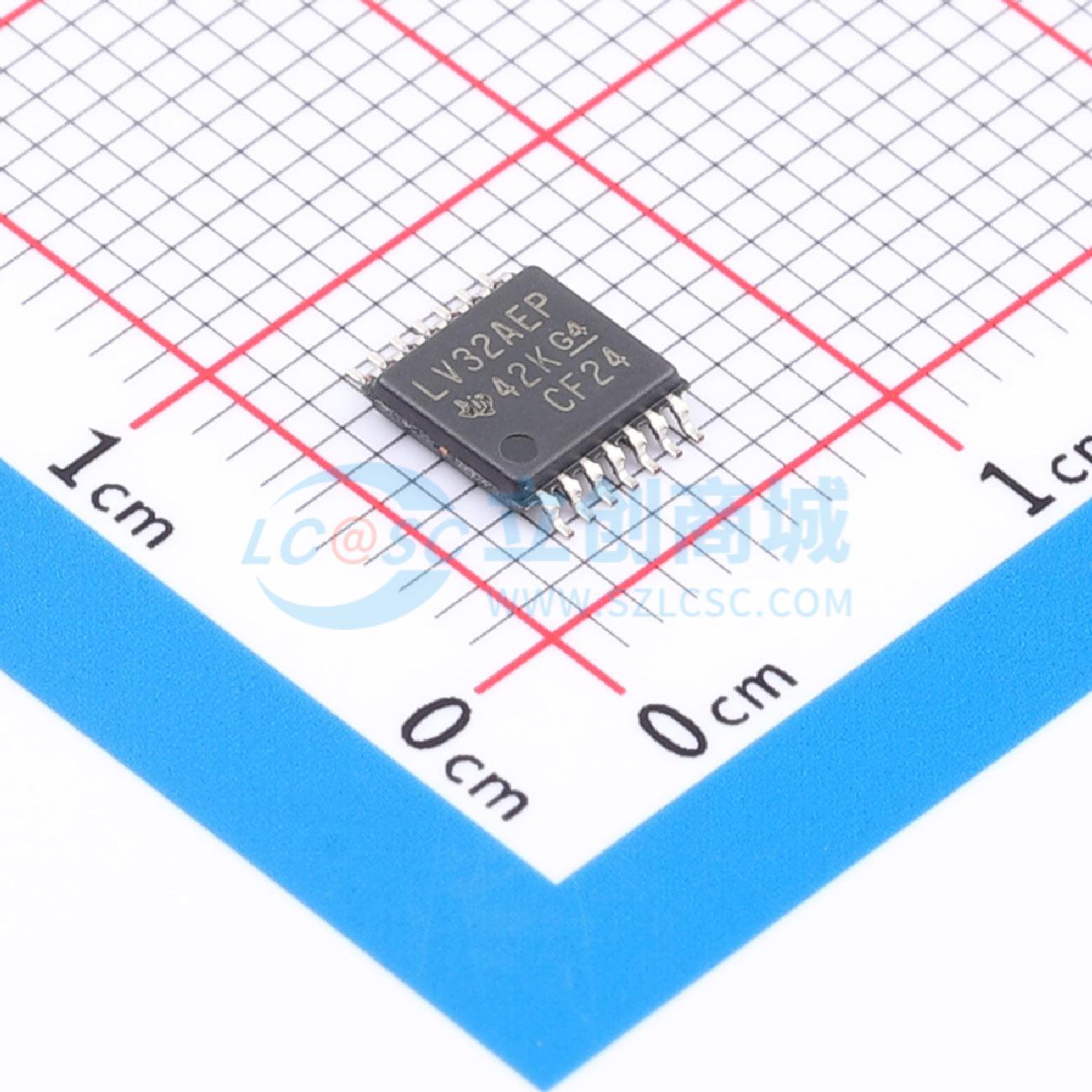

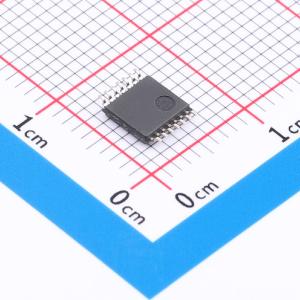

SN74LV32AMPWREP
四通道2输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV32A-EP 4 通道、双输入、2V 至 5.5V、高速 (7ns) 或门（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV32AMPWREP
- 商品编号
- C2869487
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V | |
| 输入低电平(VIL) | 500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
这款四2输入正或门设计用于VCC 2V至5.5V工作。SN74LV32A-EP在正逻辑下实现布尔函数 Y = A + B 或 Y = 非(非A · 非B)。该器件针对使用Ioff的部分掉电应用进行了完整规格定义，Ioff电路可禁用输出，防止器件断电时产生破坏性回流电流。
商品特性
- 可控基线
- 同一装配/测试场地、同一制造场地
- 扩展工作温度范围为-55℃ 至 125℃
- 增强型衰退货源（DMS）支持
- 增强型产品变更通知
- 合格器件谱系
- 支持2V至5.5V VCC工作
- 5V下tpd最大值为7.5ns
- 在VCC = 3.3V、TA = 25℃条件下，输出接地反弹VOLP典型值小于0.8V
- 在VCC = 3.3V、TA = 25℃条件下，输出VOH下冲VOHV典型值大于2.3V
- 支持所有端口混合模式电压工作
- Ioff支持部分掉电模式工作
