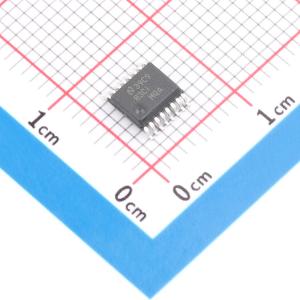

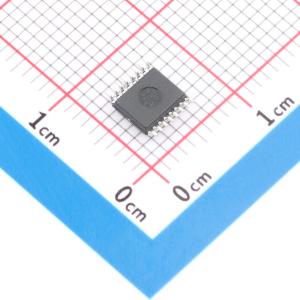

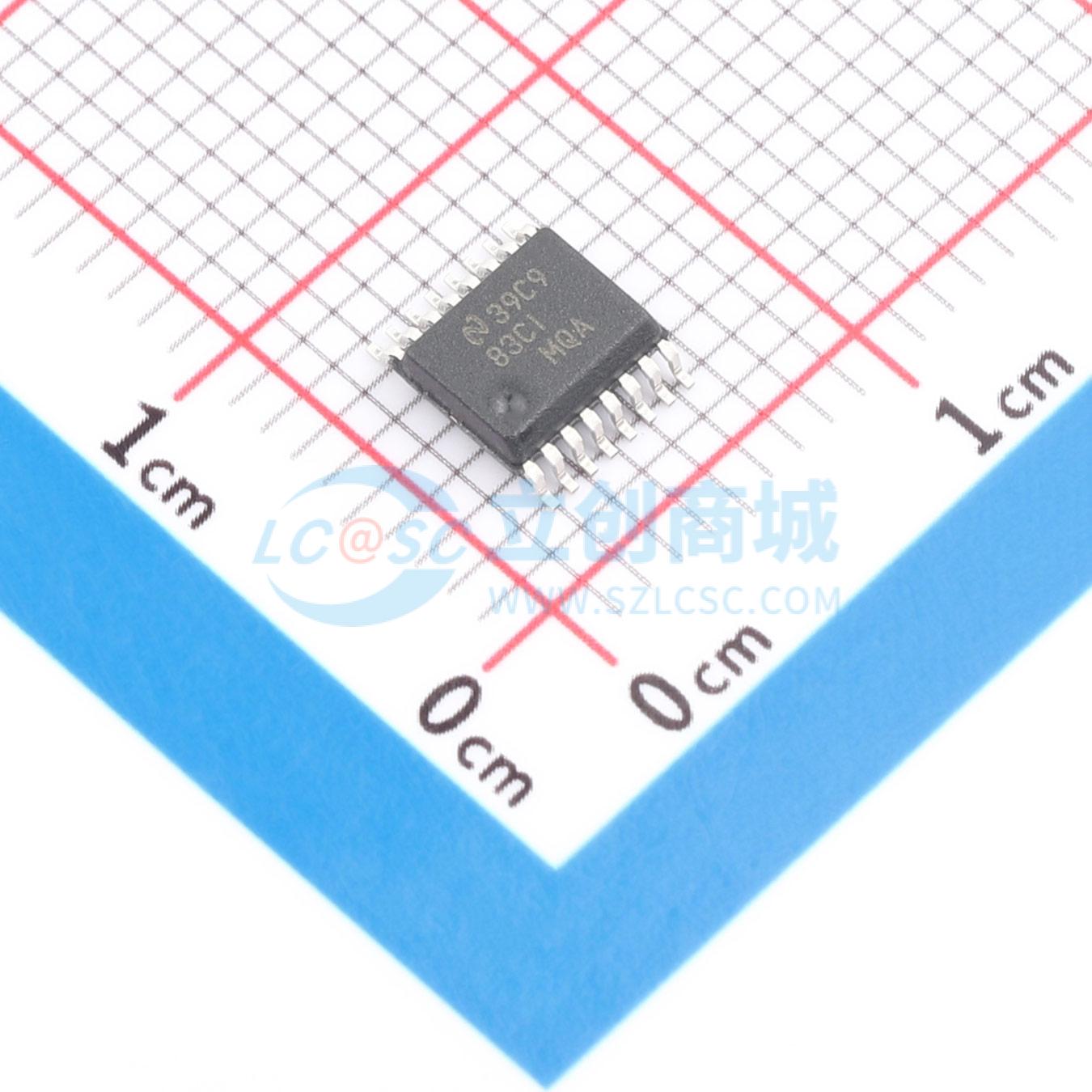

温馨提醒：图片仅供参考，商品以实物为准

LM83CIMQAX/NOPB

带两线接口的三二极管输入及本地数字温度传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM83 具有 SMBus 和 I2C 接口且兼容 ACPI 的三路远程和本地温度传感器
品牌名称: TI(德州仪器)
商品型号: LM83CIMQAX/NOPB
商品编号: C2869475
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.275克(g)

商品参数

	属性	参数值
	接口类型	I2C
	温度转换时间	600ms
	温度分辨率	8bit
	工作温度	-
	功能特性	温度阈值监测；多通道温度感测；可配置温度输出；自诊断功能

商品概述

LM83是带有双线接口，具备三路二极管输入和本地温度检测功能的数字温度传感器，采用三角积分模数转换器，搭载数字超温检测器，可准确检测自身温度以及三个外部设备的温度，只要待检测芯片上配有专用半导体结二极管，即可检测任意ASIC的温度，主机可通过SMBus接口随时访问器件的寄存器，当任意温度高于可编程比较器阈值T_CRIT时，会激活T_CRIT_A输出；当任意温度高于对应的可编程比较器高阈值时，会激活INT输出，主机可对T_CRIT寄存器和四个T_HIGH寄存器的状态进行编程与回读，三态逻辑输入可通过ADD0、ADD1两个引脚实现最多9个SMBus地址选择，器件上电后T_CRIT和所有T_HIGH的默认阈值为127℃，该器件引脚与寄存器均与LM84、MAX1617以及ADM1021兼容。

商品特性

可准确检测3路远程IC的芯片温度或二极管结温度，同时支持板载本地温度检测
兼容SMBus和I²C接口，支持SMBus 1.1超时功能
提供两个中断输出：INT和T_CRIT_A
支持寄存器回读功能
温度数据格式为7位加符号，分辨率1℃
配置2个地址选择引脚，允许单条总线挂载9个LM83
电源电压范围为3.0V~3.6V
最大电源电流为0.8mA
在0℃~+85℃范围内，本地温度检测最大误差为±3.0℃（包含量化误差）
在+25℃~+100℃范围内，远程二极管温度检测最大误差为±3℃（包含量化误差）
在0℃~+125℃范围内，远程二极管温度检测最大误差为±4℃（包含量化误差）
工作温度范围为-40℃~+125℃
最大电源电压范围为-0.3V~6.0V
存储温度范围为-65℃~+150℃

应用领域

系统热管理
计算机
电子测试设备
办公电子设备
HVAC

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+125℃
	精度	±3℃
	工作电压	3V~3.6V
	待机电流	800uA
