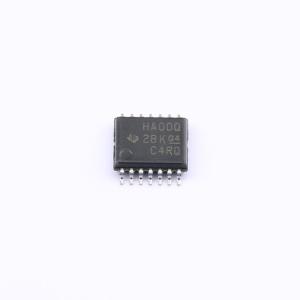

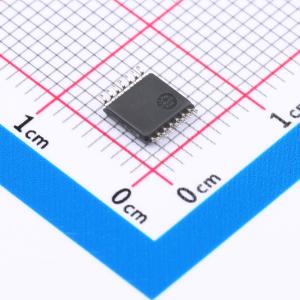

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC00QPWRQ1
四路2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC00-Q1 汽车类 4 通道、2 输入、2V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC00QPWRQ1
- 商品编号
- C2869045
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
SN74AHC00器件在正逻辑中实现布尔函数Y = 非A · 非B 或 Y = 非A + 非B
商品特性
- 符合汽车应用要求
- 电源VCC工作电压范围为2V~5.5V
- 闩锁性能超过符合JESD 17标准要求的250mA
- ESD防护性能超过JESD 22标准要求，具体防护等级为：2000V人体模型（A114-A）、200V机器模型（A115-A）、1000V带电器件模型（C101）
- 提供D封装、PW封装两种封装形式
- 工作自由空气温度范围内的最大额定值（除非另有说明）：电源VCC电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V，输入钳位电流VI<0时为-20mA，输出钳位电流VO<0或VO>VCC时为±20mA，输出连续电流VO在0~VCC范围时为±25mA，流过VCC或GND的连续电流为±50mA
- D封装热阻抗θJA为86℃/W，PW封装热阻抗θJA为113℃/W
- 存储温度范围为-65℃~150℃
- 器件所有未使用输入必须接VCC或GND才能保证正常工作
- 可满足欧盟RoHS要求，无铅产品可用于指定无铅工艺，低卤产品符合JS709B低卤要求
应用领域
- 汽车领域相关应用
