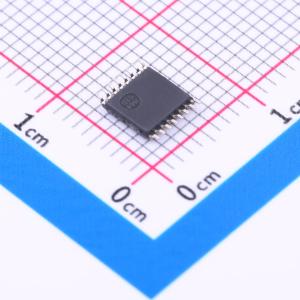

温馨提醒：图片仅供参考，商品以实物为准
CCBTLV3257MPWREP
SN74CBTLV3257-EP低电压4位2选1FET多路复用器/多路信号分离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CBTLV3257是一款4位2选1高速FET多路复用器/多路信号分离器。此开关具有低通态电阻，可在最短传播延迟情况下建立连接。
- 品牌名称
- TI(德州仪器)
- 商品型号
- CCBTLV3257MPWREP
- 商品编号
- C2868260
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 工作电压 | 2.3V~3.6V | |
| 导通时间(ton) | 6.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 5Ω | |
| 关闭时间(toff) | 6ns | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 7.3ns |
商品概述
SN74CBTLV3257 是一款4 位2 选1 高速FET 多路复用器/多路信号分离器。此开关具有低通态电阻，可以在最短传播延迟情况下建立连接。 选择(S) 输入控制数据流。当输出使能(OE) 输入为高电平时，FET 多路复用器/多路解复用器被禁用。 该器件完全适用于Ioff 为了部分断电的应用。Ioff 特性可确保在关断时防止损坏电流通过器件回流。该器件可在关断时提供隔离。 为了确保加电或断电期间的高阻抗状态，OE 应通过一个上拉电阻器被连接至VCC；该电阻器的最小值由驱动器的电流吸入能力来决定。
商品特性
- 一个组装地点一个测试地点一个制造地点
- 更宽泛的工作温度范围 -55℃至125℃
- 为制造资源减少(DMS) 提供增强型支持
- 改进了产品变更通知
- 资质谱系
- 两个端口间使用5Ω开关连接
- 支持在数据I/O 端口进行轨至轨开关
- Ioff 支持局部断电模式运行
- 闩锁性能超过100mA，符合JESD 78 II 类规范
- ESD 保护性能超过JESD 22 规范要求
- 2000V 人体模型(A114 - A)
- 200V 机器模型(A115 - A)
应用领域
- 医疗应用
