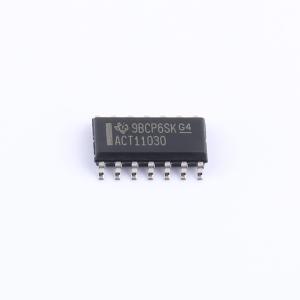

温馨提醒：图片仅供参考，商品以实物为准
74ACT11030DR
8输入正与非门，采用直通架构和EPIC 1-um工艺，中心引脚Vcc和GND配置可减少高速开关噪声
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74ACT11030 具有 TTL 兼容型 CMOS 输入的单通道 8 输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74ACT11030DR
- 商品编号
- C2868270
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 系列 | 74ACT系列 | |
| 传播延迟(tpd) | 8.1ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
