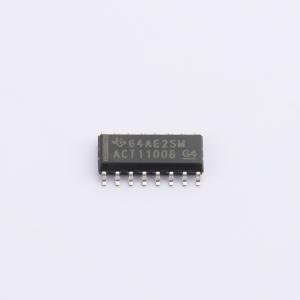

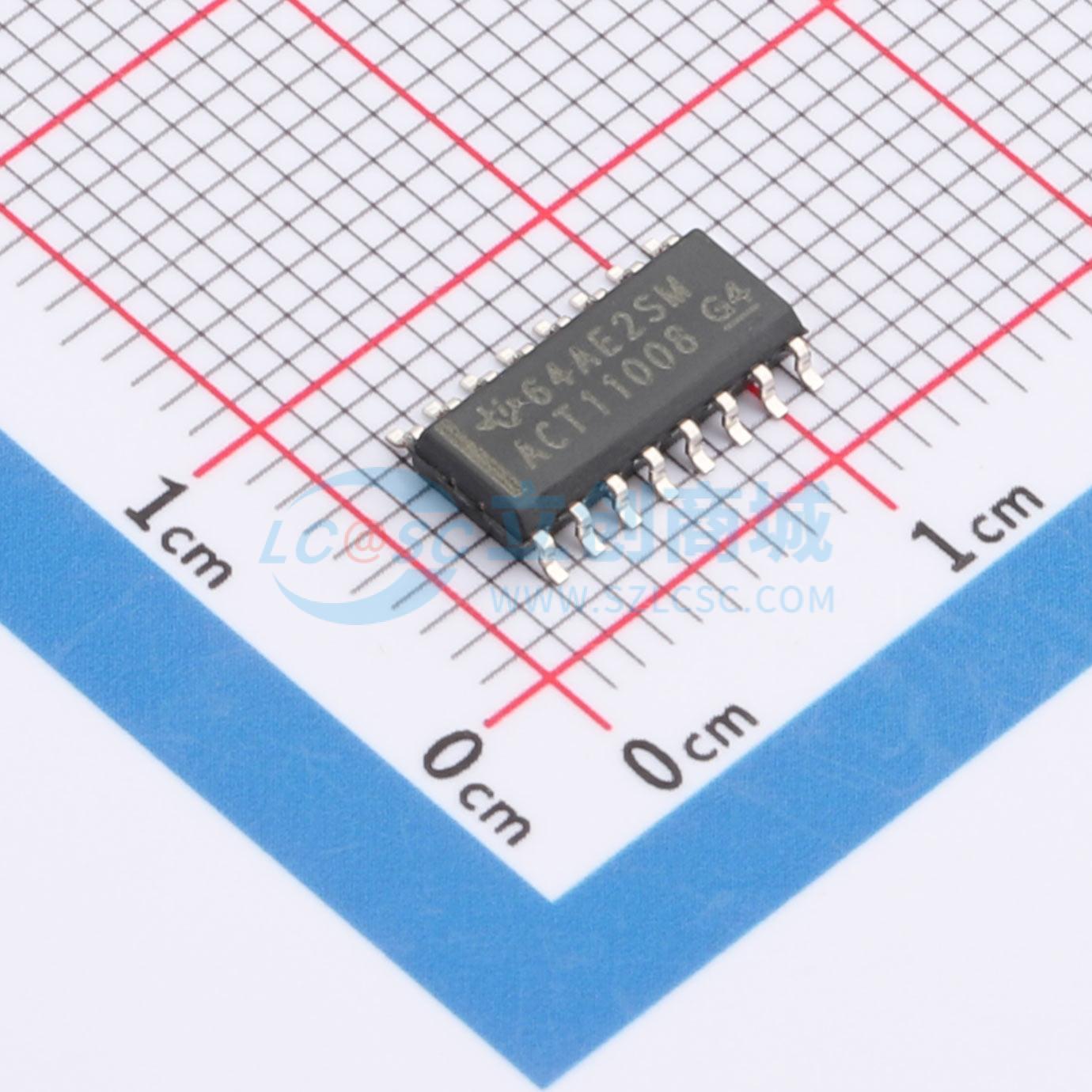

74ACT11008D
四通道2输入正与门，输入与TTL电压兼容，采用EPIC 1-μm CMOS工艺，可降低高速开关噪声
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74ACT11008 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74ACT11008D
- 商品编号
- C2868328
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 3.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.94V；4.4V；3.7V；5.4V；4.7V；3.94V | |
| 输出低电平(VOL) | 440mV；100mV；360mV | |
| 系列 | 74ACT系列 | |
| 传播延迟(tpd) | 8ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
74ACT11008包含四个独立的2输入与门，正逻辑下执行布尔函数Y = A·B 或 Y = A加B的非，工作温度范围为-40℃到85℃。
商品特性
- 输入兼容TTL电平
- 中心引脚VCC和接地布局可最小化高速开关噪声
- 采用1μm 高性能注入CMOS工艺
- 125℃条件下典型闩锁抗扰度为500mA
- 提供多种封装选择，包括塑料小外形D封装、塑料薄型缩微小外形PW封装、标准300密耳塑料双列直插N封装
- 电源电压最大范围为-0.5V 到 6V
- 输入电压最大范围为-0.5V 到 VCC+0.5V
- 输出电压最大范围为-0.5V 到 VCC+0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±50mA
- 连续输出电流范围为±50mA
- VCC或接地端连续导通电流为100mA
- 55℃静止空气中最大功耗：D封装1.3W，N封装1.1W，PW封装0.5W
- 存储温度范围为-65℃ 到 150℃
