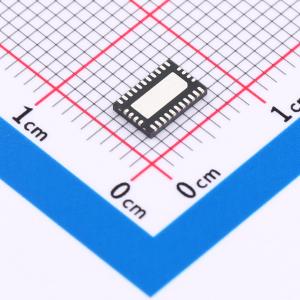

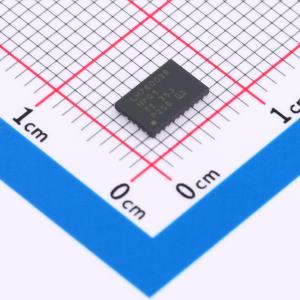

温馨提醒：图片仅供参考，商品以实物为准
LM76003QRNPTQ1
3.5V至60V、2.5A/3.5A同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM76003-Q1 3.5V 至 60V 3.5A/2.5A 同步稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM76003QRNPTQ1
- 商品编号
- C2868338
- 商品封装
- WQFN-30-EP(4x6)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~60V | |
| 输出电压 | - | |
| 输出电流 | 3.5A | |
| 开关频率 | 300kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 900nA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM76002-Q1/LM76003-Q1稳压器是一款易于使用的同步降压直流/直流转换器，能驱动高达2.5A (LM76002-Q1) 或3.5A (LM76003-Q1) 的负载电流，输入电压最高可达60V。LM76002-Q1/LM76003-Q1解决方案尺寸极小，但能提供优异的效率和输出精度。采用峰值电流模式控制。可调特性（例如可调开关频率、同步、FPWM选项、电源正常状态标志、精密使能端、可调式软启动和跟踪）可为各种应用提供灵活且简单易用的解决方案。轻负载时的自动频率折返和可选的外部偏置电源可以提高效率。该器件需要极少的外部组件，其引脚专为简化PCB布局而设计，可提供优异的EMI (CISPR25) 和热性能。保护功能包括输入欠压锁定、热关断、逐周期电流限制和短路保护。LM76002-Q1/LM76003-Q1器件采用WQFN 30引脚无引线式封装，且具有可湿性侧面。
商品特性
- 具有符合面向汽车应用的AEC-Q100标准
- 器件温度1级： -40℃至 +125℃的环境运行温度范围
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C5
- 集成同步整流
- 输出电压1V至95%VIN
- 稳压静态电流15μA
- 宽电压转换范围
- tON-MIN = 65ns（典型值）
- tOFF-MIN = 95ns（典型值）
- 与外部时钟保持同步
- 电源正常状态标志
- 可调软启动（默认为6.3ms）
- 引脚可选式FPWM运行
- 可调频率范围：300kHz至2.2MHz
- 在轻负载架构下实现高效率(PFM)
应用领域
- 商用车辆摄像头应用
- 信息娱乐系统和仪表组
- 混合动力电动汽车
- 电动汽车
