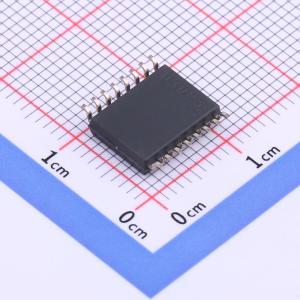

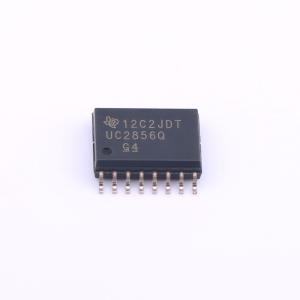

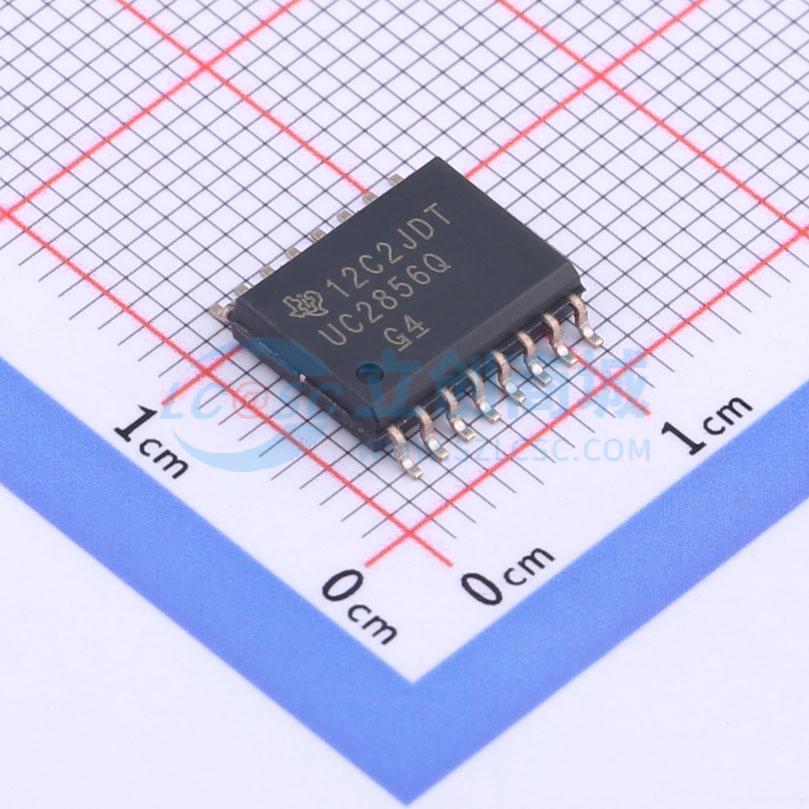

温馨提醒：图片仅供参考，商品以实物为准

UC2856QDWR

8V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 改进的电流模式 PWM 控制器 16-SOIC -40 to 125
品牌名称: TI(德州仪器)
商品型号: UC2856QDWR
商品编号: C2868766
商品封装: SOIC-16-7.4mm
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

UC2856是热门UC2846系列电流模式控制器的高性能版本，适用于对速度和精度要求较高的设计升级和新应用。所有输入输出延迟都已降至最低，电流检测输出转换速率受限，以降低噪声敏感度。新增快速1.5-A峰值输出级，可实现功率FET的快速开关。实现了低阻抗TTL兼容同步输出，用作同步输入时具备三态功能。改进了内部芯片接地，可最大限度减少驱动大容性负载时产生的内部噪声。结合改进后的差分电流检测放大器，可实现更高的抗干扰能力。修整后的振荡器电流(8%)可实现精确的频率和死区时间控制；具备1 V、5%精度的关断阈值；所有引脚具备最小4 kV的ESD保护。

商品特性

关断到输出典型延迟65 ns，同步到输出典型延迟50 ns
改进型电流检测放大器，噪声敏感度降低
差分电流检测，具备3-V共模范围
修整后的振荡器放电电流，可实现精确死区控制
精确的1-V关断阈值
大电流双图腾柱输出（1.5-A峰值）
TTL兼容振荡器同步引脚阈值
4-kV ESD保护

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8V~40V
	输出电压	-
	输出电流	1.5A
	开关频率	170kHz~230kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	-
	静态电流(Iq)	18mA
	开关管(内置/外置)	外置
	输出类型	-
	功能特性	频率同步；逐波限流；保护锁死
