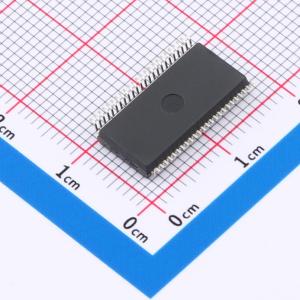

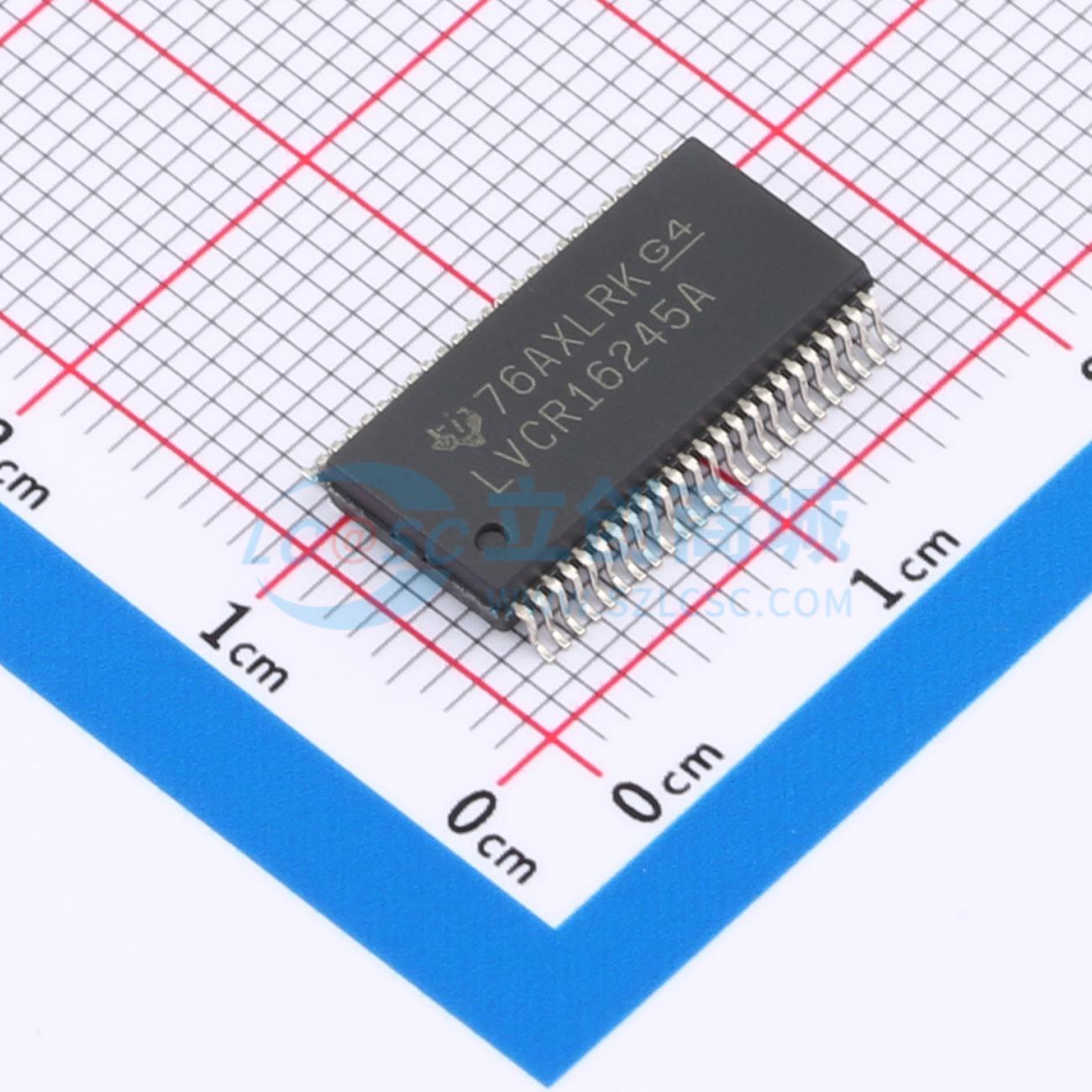

SN74LVCR16245ADLR

16位三态输出总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVCR16245A 具有三态输出的 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVCR16245ADLR
商品编号: C2868772
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 1.13克(g)

商品参数

商品概述

SN74LVCR16245A是一款带三态输出的16位同相总线收发器，设计用于1.65V至3.6V VCC工作场景，可实现数据总线之间的异步通信。该器件可作为两个8位收发器或一个16位收发器使用，所有输入输出均带有等效26Ω电阻，可减缓输出边沿，减少长电容蚀刻走线或电缆引发的开关噪声，有源总线保持电路可将未使用或未驱动的数据输入保持在有效逻辑状态。

商品特性

工作电压范围为1.65V~3.6V
输入可承受最高5.5V电压
在3.3V条件下最大传输延迟tpd为4.8ns
在VCC=3.3V、TA=25℃条件下，典型输出地弹VOLP<0.8V
在VCC=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV>2V
支持所有端口的混合模式信号操作，可在3.3V VCC下实现5V输入输出电压
所有输入输出均带有等效26Ω串联电阻，无需外接电阻
Ioff支持热插入、部分掉电模式以及反向驱动保护
锁存性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V

应用领域

服务器
个人电脑和笔记本电脑
网络交换机
电信基础设施

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	2
	每个元件位数	8
	通道类型	双向
	灌电流(IOL)	12mA

	属性	参数值
	拉电流(IOH)	12mA
	系列	74LVCR
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	4.8ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；总线保持；电平转换
