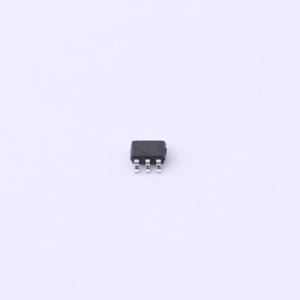

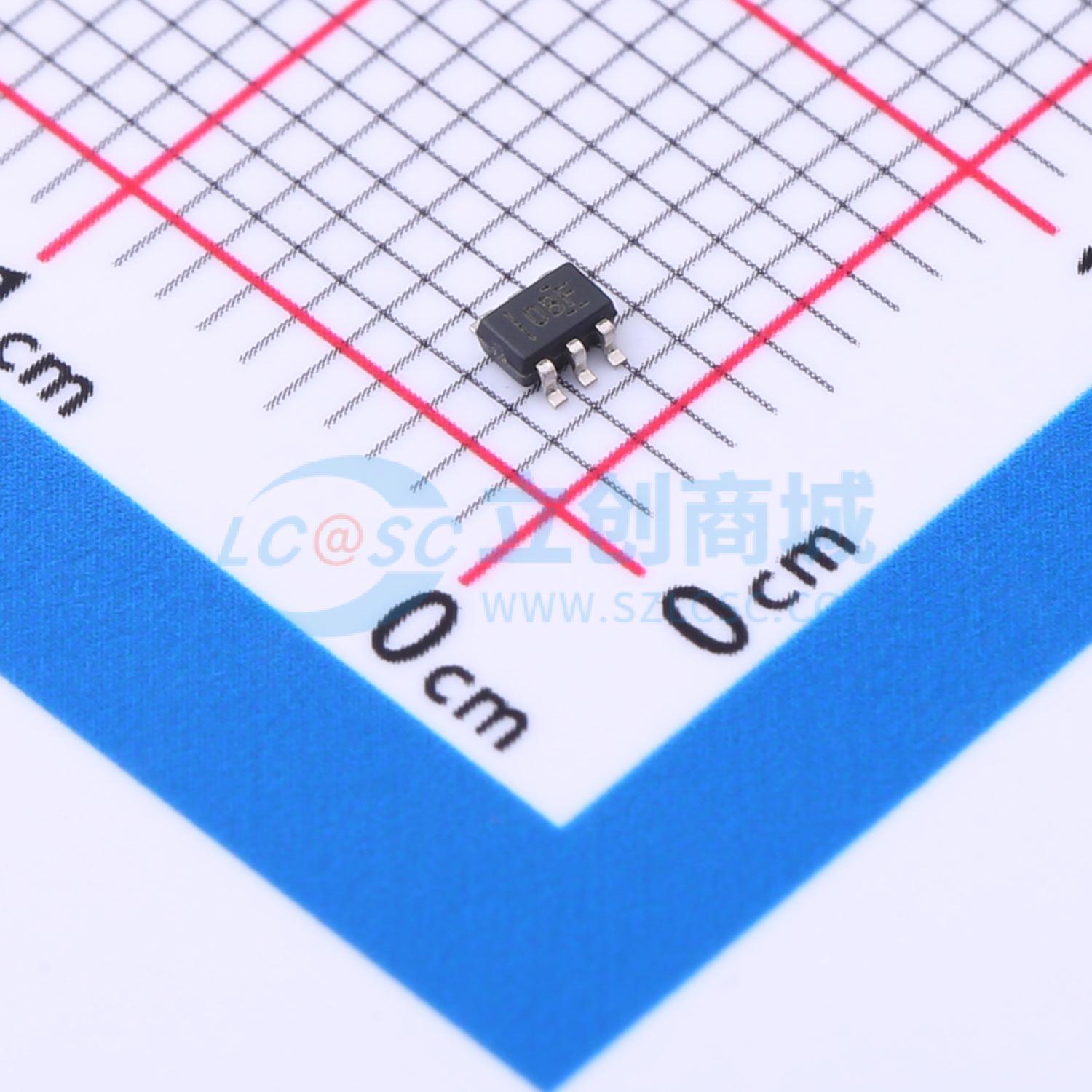

SN74LVC1G11MDCKREP
单路三输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G11-EP 增强型产品、单通道、3 输入、1.65V 至 5.5V 32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G11MDCKREP
- 商品编号
- C2868797
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LVC1G11是单路三输入正与门，在正逻辑下实现布尔函数Y = A × B × C 或 Y = 非(A + B + C)。该器件完全支持部分掉电模式应用，断电时Ioff电路会禁用输出，避免破坏性电流回流通过器件。
商品特性
- 支持5V电源电压工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为5.9ns
- 功耗低，最大电源电流Icc为10μA
- 3.3V条件下输出驱动电流为±24mA
- 支持部分掉电模式操作
- 闩锁性能超过100mA，符合JESD 78 II类规范
- 静电放电保护性能符合JESD 22规范，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 可提供-55℃~125℃的工作温度范围
- 所有未使用的输入必须接电源或地，以保证器件正常工作
应用领域
- 适用于医疗领域
