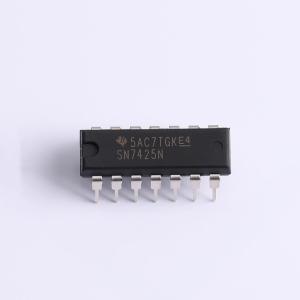

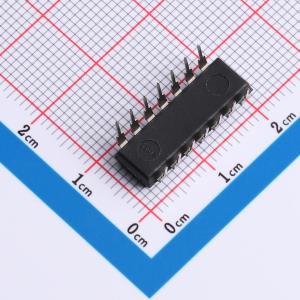

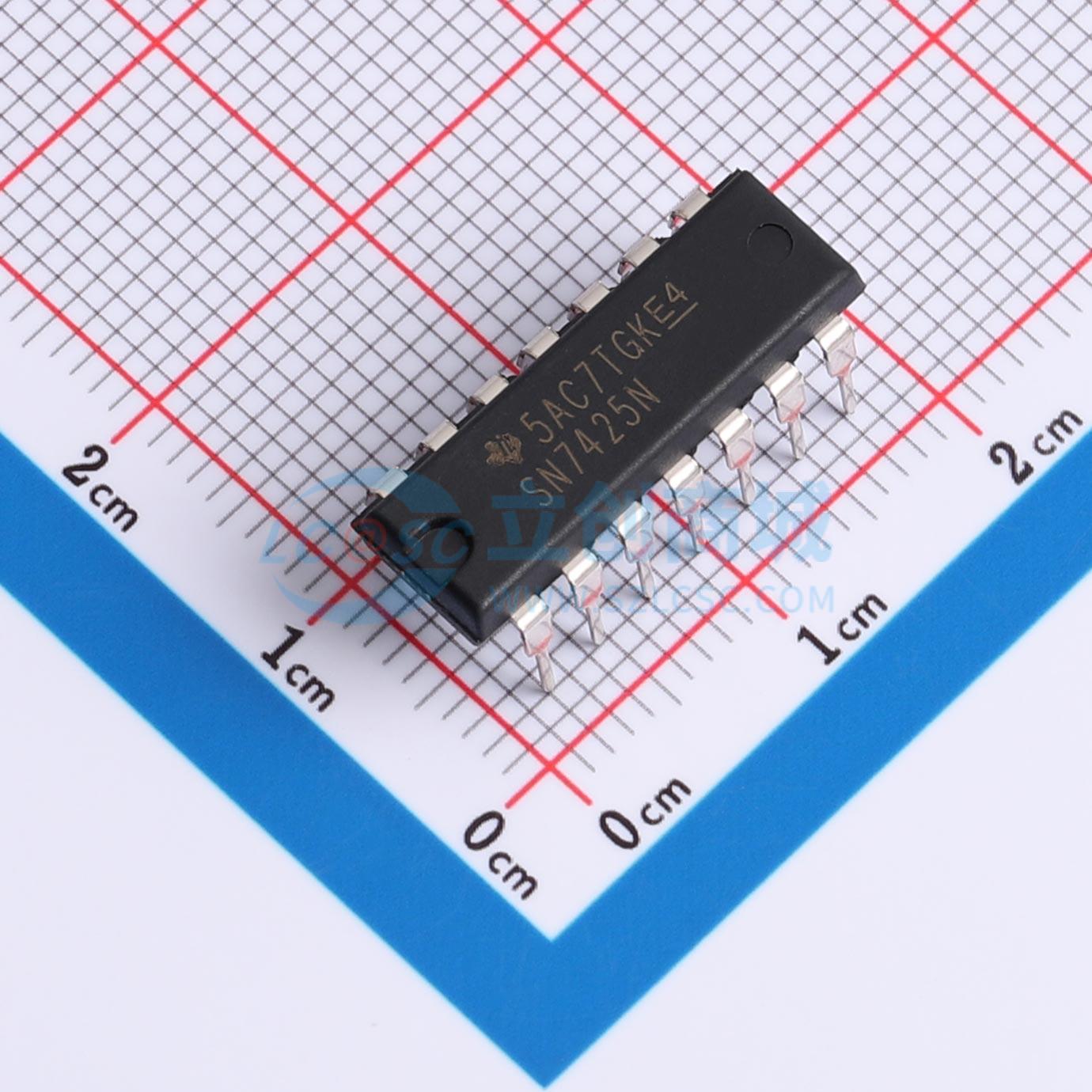

SN7425N
带选通功能的双4输入或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN7425 2 通道、4 输入、4.75V 至 5.25V 双极或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN7425N
- 商品编号
- C2868917
- 商品封装
- PDIP-14
- 包装方式
- 编带
- 商品毛重
- 4.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 800uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.4V；3.4V | |
| 输出低电平(VOL) | 200mV；400mV | |
| 系列 | 7400系列 | |
| 传播延迟(tpd) | 22ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
该类器件包含带选通的双4输入正或非门，可实现布尔函数：Y = 非G(A+B+C+D)，23型号的1X和1x引脚悬空。不同型号对应不同工作温度范围，提供多种封装选择。
商品特性
- 包含SN5423、SN5425、SN7423、SN7425多种型号，封装类型包含塑料双列直插、陶瓷双列直插、陶瓷扁平封装，具体封装形式包括JORW封装、N封装
- 逻辑符号符合ANSI/IEEE Std 91-1984以及IEC Publication 617-12标准
- 带有扩展输入，不使用扩展器时扩展引脚保持悬空即可，最多可将四个扩展门连接到扩展输入，该系列23型号最多可搭配四个'60扩展器使用
- SN5423、SN5425工作温度范围为-55℃~125℃，SN7423、SN7425工作温度范围为0℃~70℃
- 最大额定值：电源电压Vcc 7V，输入电压5.5V，发射极间电压5.5V，存储温度范围-65℃~150℃
- 典型参数测试条件为Vcc=5V，环境温度TA=25℃，同一时间最多不超过一个输出短路
