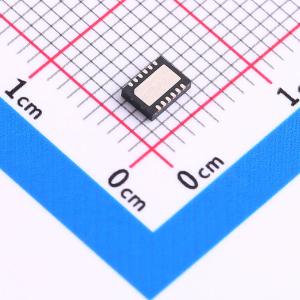

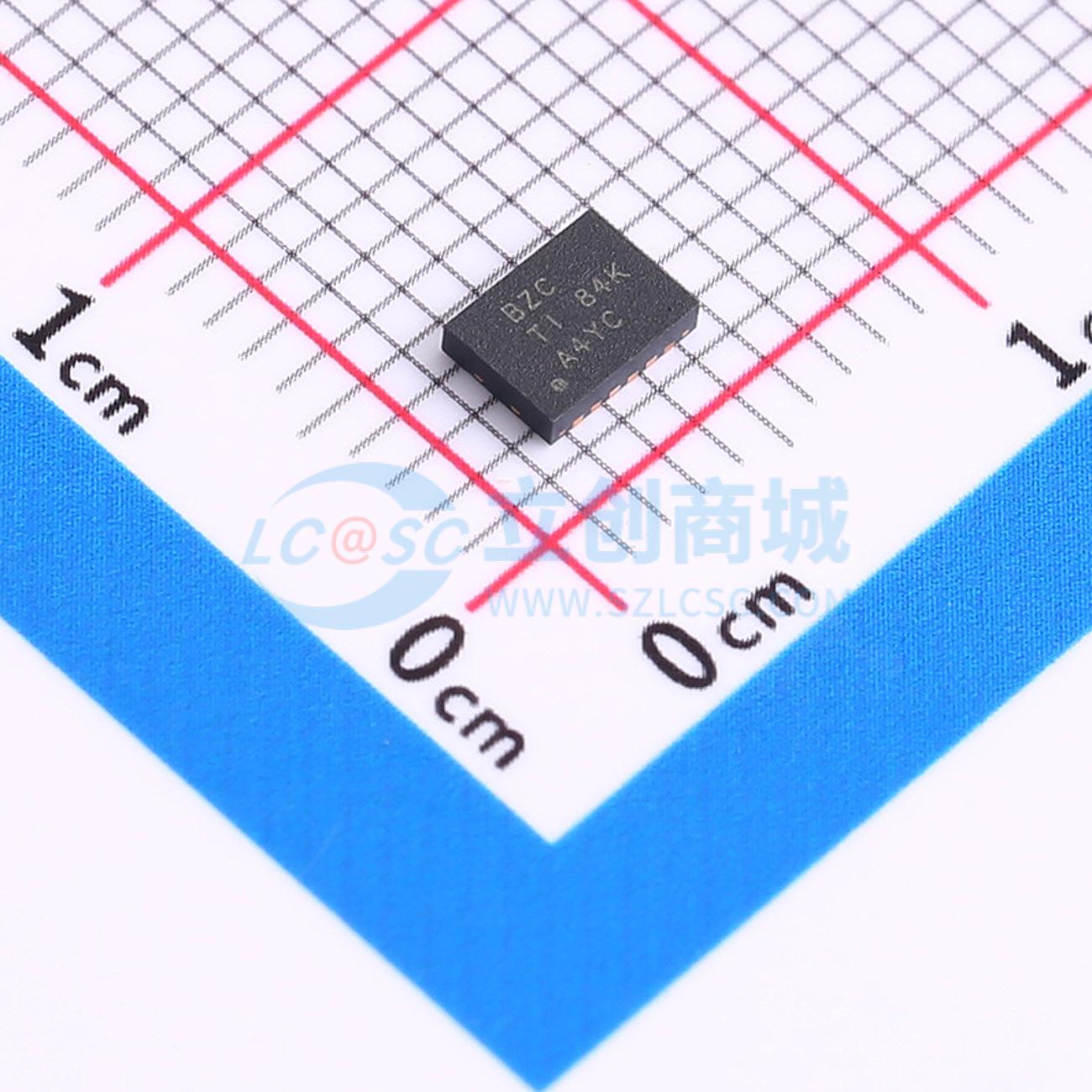

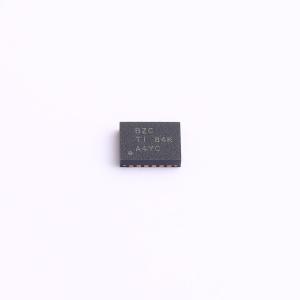

BQ24316DSJR

过压和过流保护IC以及锂离子电池充电器前端保护IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24316 具有 30V（最大值）Vin 和 6.8V OVP 的充电器前端保护 IC
品牌名称: TI(德州仪器)
商品型号: BQ24316DSJR
商品编号: C2868944
商品封装: VSON-12(3x4)
包装方式: 编带
商品毛重: 0.189049克(g)

商品参数

商品概述

bq24314和bq24316器件是高度集成的电路，旨在为锂离子电池提供保护，防止充电电路出现故障。该集成电路持续监测输入电压、输入电流和电池电压。若出现输入过压情况，集成电路会通过关闭内部开关立即切断充电电路的电源。若出现过流情况，它会将系统电流限制在阈值，若过流情况持续存在，会在消隐期后关闭通路元件。此外，集成电路还会监测自身管芯温度，若温度过高则会关闭。输入过流阈值可由用户编程设置。该集成电路可由处理器控制，并向主机提供故障状态信息。

商品特性

为三个变量提供保护：输入过压，响应迅速，< 1 μs
用户可编程过流及电流限制
电池过压保护
最大输入电压30 V
支持高达1.5 A的输入电流
抗电流瞬变引起的误触发能力强
热关断功能
使能输入
状态指示 - 故障状态
提供节省空间的8引脚2x2 SON和12引脚4x3 SON封装

应用领域

移动电话和智能手机
个人数字助理（PDA）
MP3播放器
低功耗手持设备
蓝牙耳机

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	3.3V~26V
	最大充电电流	1.5A
	电池类型	锂电池

	属性	参数值
	电池节数	-
	工作温度	0℃~+125℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	400uA
