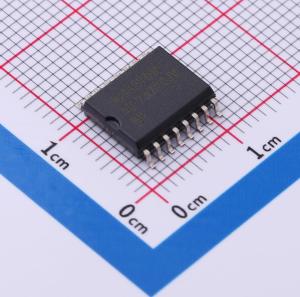

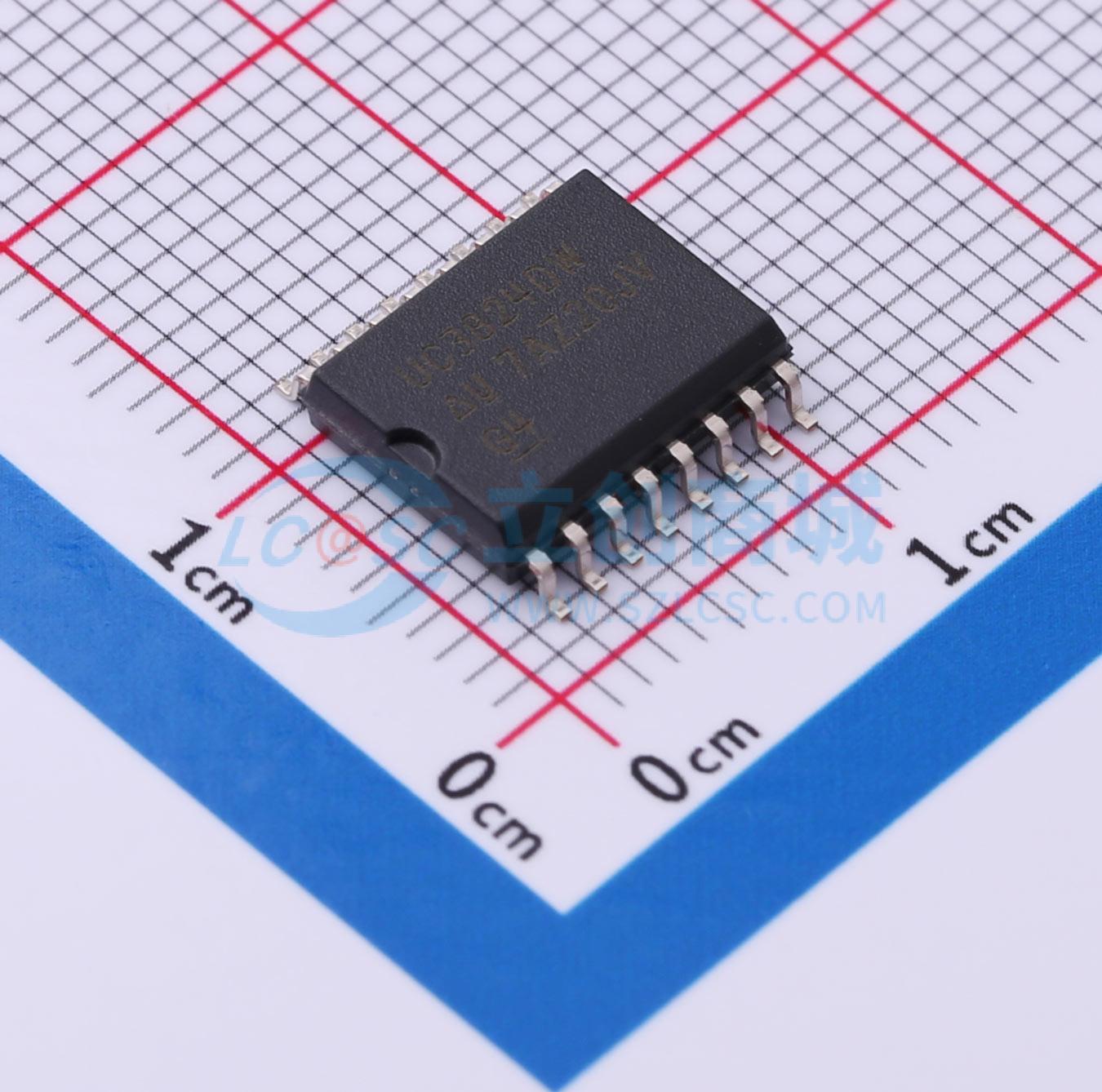

UC3824DW

UC1824系列PWM控制设备针对高频开关模式电源应用进行了优化。在设计时特别注重尽量减少比较器和逻辑电路的传播延迟，同时最大化误差放大器的带宽和压摆率。该控制器可用于电流模式或电压模式系统，并具备输入电压前馈功能。 保护电路包括一个阈值为1V的电流限制比较器、一个TTL兼容的关断端口，以及一个兼作最大占空比钳位的软启动引脚。逻辑电路采用全锁存设计，可实现无抖动运行，并防止输出端出现多个脉冲。带有800mV迟滞的欠压锁定部分可确保低启动电流。在欠压锁定期间，输出端呈高阻抗状态。 这些设备采用图腾柱输出，旨在为容性负载（如功率MOSFET的栅极）提供和吸收高峰值电流。导通状态设计为高电平。

• 互补输出
• 实际工作开关频率可达1MHz
• 输出传播延迟为50ns
• 大电流双图腾柱输出（峰值1.5A）
• 宽带宽误差放大器
• 具备双脉冲抑制功能的全锁存逻辑
• 逐脉冲电流限制
• 软启动/最大占空比控制
• 带迟滞的欠压锁定
• 低启动电流（1.1mA）
• 微调带隙基准（5.1V±1%）
