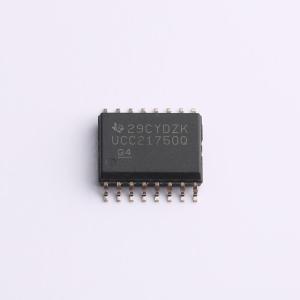

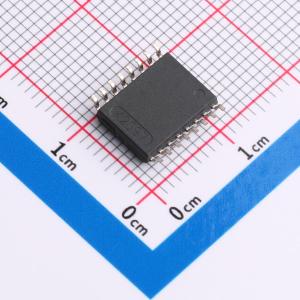

UCC21750QDWRQ1
UCC21750QDWRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于 IGBT/SiC MOSFET 且具有 DESAT 和内部钳位的汽车类 5.7kVrms、±10A 单通道隔离式栅极驱动器 16-SOIC -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC21750QDWRQ1
- 商品编号
- C2868955
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 2121 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3V~5.5V | |
| 拉电流(IOH) | 10A | |
| 灌电流(IOL) | 10A | |
| 工作温度 | -40℃~+150℃@(Tj) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 33ns | |
| 下降时间(tf) | 27ns | |
| 传播延迟 tpLH | 130ns | |
| 传播延迟 tpHL | 130ns | |
| 静态电流(Iq) | 3mA | |
| CMTI(kV/us) | 150kV/us | |
| 驱动侧工作电压 | 13V~33V |
