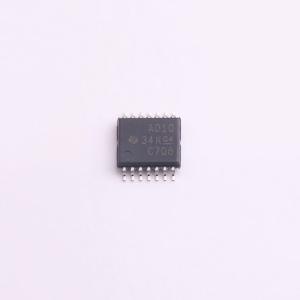

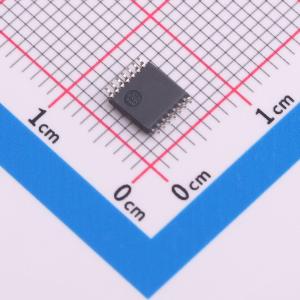

SN74ACT10PWR
三个三输入正与非门
- 描述
- SN74ACT10 具有 TTL 兼容型 CMOS 输入的 3 通道、3 输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT10PWR
- 商品编号
- C2869026
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V；4.4V | |
| 输出低电平(VOL) | 440mV；500mV | |
| 系列 | 74ACT系列 | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
ACT10器件包含三个独立的三输入与非门，采用正逻辑，可实现布尔函数Y = 非(A·B·C) 或 Y = 非A + 非B + 非C，提供多种封装类型，部分引脚无内部连接。
商品特性
- 工作电源电压范围为4.5V~5.5V
- 输入可承受最高5.5V电压
- 输入兼容TTL电平
- 在5V电压下最大传输延迟tpd为9.5ns
- 最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~VCC+0.5V，输出电压范围-0.5V~VCC+0.5V
- 输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±50mA，VCC或GND的连续电流±200mA
- 存储温度范围-65℃~150℃
- 不同封装的热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 所有未使用的输入必须接VCC或GND，才能保证器件正常工作
