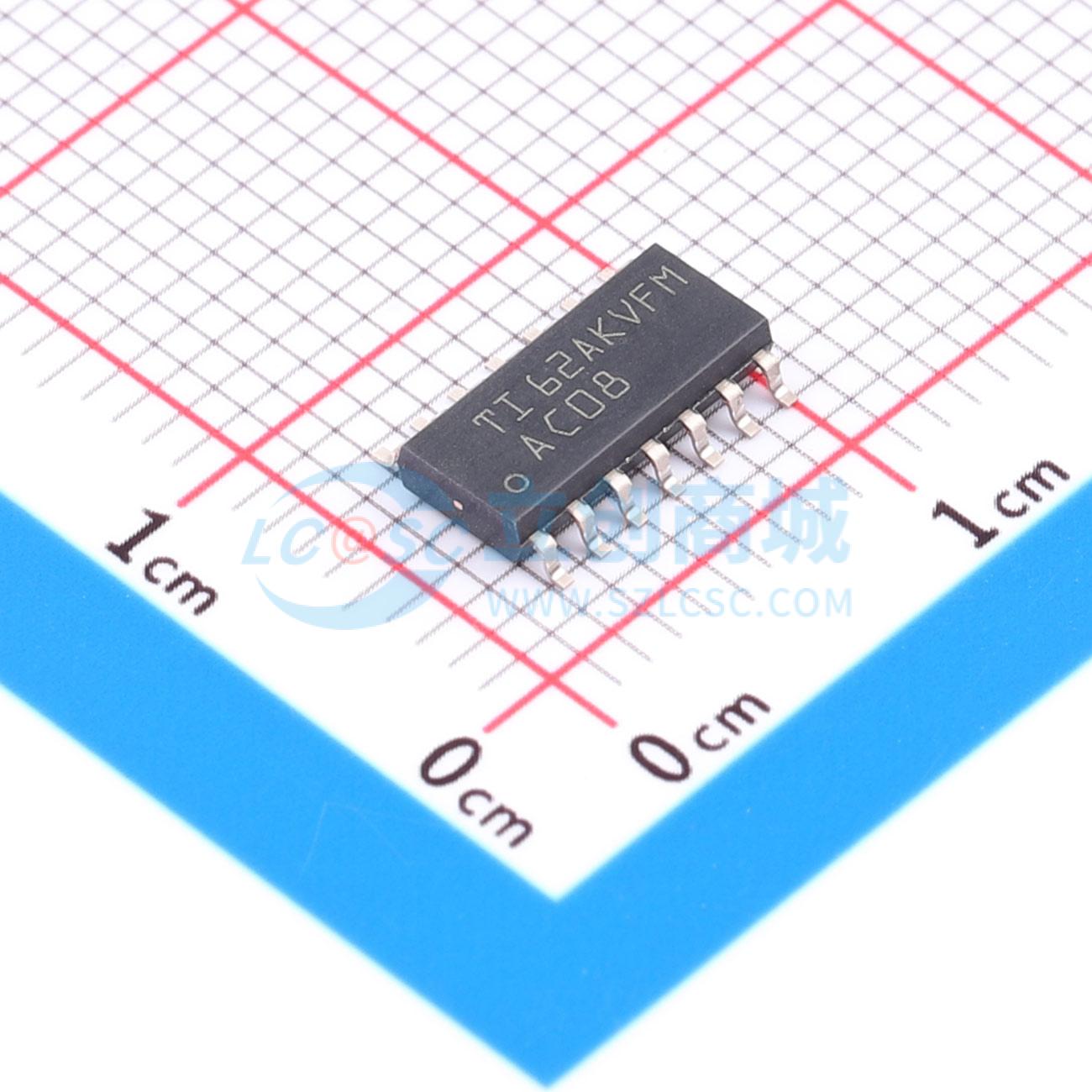

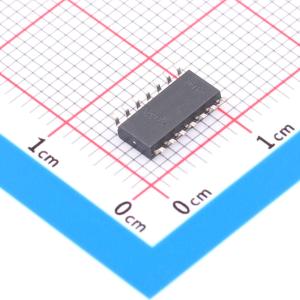

SN74AC08D
SN74AC08D
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4 通道、2 输入、2V 至 6V 与门 14-SOIC -40 to 85
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC08D
- 商品编号
- C2868881
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.498克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2.1V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 4.86V | |
| 输出低电平(VOL) | 360mV | |
| 系列 | 74AC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
AC08器件是四路2输入正与门，在正逻辑下执行布尔函数Y = A × B 或 Y = A非 + B非，包含SN54AC08、SN74AC08两种型号，提供多种封装，部分引脚无内部连接。
商品特性
- 工作VCC电压范围为2V~6V
- 输入可承受电压最高可达6V
- 5V条件下最大传播延迟tpd为7.5ns
- 最大额定值：电源电压范围-0.5V~7V
- 最大额定值：输入电压范围-0.5V~VCC + 0.5V
- 最大额定值：输出电压范围-0.5V~VCC + 0.5V
- 输入钳位电流IIK范围为±20mA
- 输出钳位电流IOK范围为±20mA
- 输出电压在0~VCC范围时，连续输出电流IO为±50mA
- 通过VCC或GND的连续电流为±200mA
- 不同封装的热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须接VCC或GND，才可保证器件正常工作
- 超出最大额定值的应力可能造成器件永久损坏，该参数仅为应力额定值，不保证器件在超出推荐工作条件的场景下可正常工作，长期处于最大额定条件下可能影响器件可靠性
- 开关特性测试需在推荐工作温度范围下进行，常见测试条件为VCC = 3.3V ± 0.3V、VCC = 5V ± 0.5V
- 工作特性测试条件为VCC = 5V，环境温度TA = 25℃
