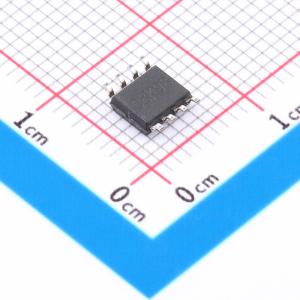

温馨提醒：图片仅供参考，商品以实物为准
TLE2426MDREP
4V~40V 接地(虚拟) 400uA 35ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLE2426-EP 增强型产品，轨分离器精密虚拟接地
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLE2426MDREP
- 商品编号
- C2868896
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 2V~20V | |
| 输出电流 | 20mA | |
| 精度 | ±1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 35ppm/℃ | |
| 电压基准类型 | 接地(虚拟) | |
| 静态电流(Iq) | 400uA | |
| 噪声(10Hz-10kHz) | 120uVrms；30uVrms | |
| 工作温度 | -55℃~+125℃@(Ta) | |
| 功能特性 | - |
商品概述
这是一款精密虚拟地产品TLE2426轨分压器，输出电压始终等于输入电压的二分之一，在使用单电源的信号调理应用中，可为所有模拟信号接地提供参考终端。该产品将高性能微功耗运算放大器与精密修整分压器集成在单硅芯片上，可在灌流和拉流时保持0.5的精确输出输入比，输出阻抗低，可节省传统信号接地方案所需的电路板空间。
商品特性
- 为模拟系统提供二分之一输入电压的虚拟地
- 电源电压范围为4V至40V
- 微功耗运行，在4V至40V满输入范围内，电源电流小于280μA
- 输出电流能力强，源电流典型值20mA，灌电流典型值20mA，最大输出电流范围±80mA
- 输出电压与输入电压比值精确为0.5
- 满40V输入范围内初始输出容差优于1%
- 纹波抑制精度超过12位
- 输出阻抗低，典型值为0.0075Ω
- 具备良好的输出稳压性能
- 8引脚版本带有降噪引脚，外接电容可降低峰峰值噪声，提升纹波抑制能力
- 工作自由空气温度范围为-55℃至125℃
- 连续输入电压最高可达40V
- 25℃及以下温度时，输出短路电流持续时间不受限制
- 工作结温最高150℃，存储温度最高150℃
- 引脚可承受260℃高温（距壳体1.6mm处持续10秒）
应用领域
- 单电源信号调理应用的模拟信号接地终端
- 数据采集前端
- 模拟信号终端匹配
- 精密电压基准
