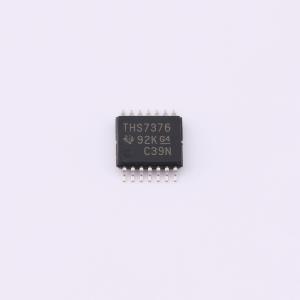

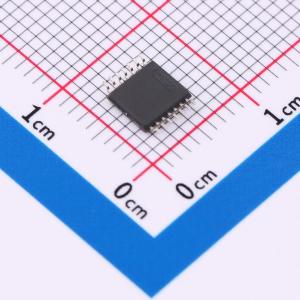

温馨提醒：图片仅供参考，商品以实物为准

THS7376IPWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: THS7376 具有 1-SD 和 3-HD 8 阶滤波器和 6-dB 增益的 4 通道视频放大器
品牌名称: TI(德州仪器)
商品型号: THS7376IPWR
商品编号: C2868911
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

THS7376 是一款低功率，3V 至 5V 单电源，四通道，集成视频放大器。器件组装有一个用于 CVBS 视频的标清 (SD) 滤波通道和 3 个高清 (HD) 滤波通道。此CVBS 滤波器特有一个 6 阶滤波器，而 HD 通道特有8 阶滤波器。这些滤波器被用作数模转换器 (DAC) 重建滤波器，或者用作模数转换器 (ADC) 抗混叠滤波器。 HD 滤波器可以被旁通以支持 1080p60 视频或高达超级扩展图形阵列 (SAGA) RGB 的视频。此器件具有灵活的输入耦合能力，并且可针对 ac 或dc 耦合输入进行配置。 210mV 的输出电平位移可在具有 0V 输入的输出上实现一个完全同步的动态范围。此器件具有 6dB 增益的轨到轨输出级可实现 ac 和 dc线路驱动。这个可驱动两条线路，或 75Ω 负载的功能可实现作为一个视频线路驱动器的最大灵活性。 3.3V时 30.9mA 的总静态电流和 0.1μA 的可禁用模式使得THS7376 成为高性能视频应用的理想选择。 THS7376 采用小型薄型小尺寸 (TSSOP)-14 封装，此封装与 RoHS 环保标准兼容。此器件与 THS7373 和 THS7374 视频滤波放大器引脚兼容。单电源，DC 输入和 DC 输出耦合视频线路驱动器

商品特性

一个用于复合视频广播信号(CVBS)视频的 SD 视频放大器
6 阶低通滤波器：10MHz 时为 -3dB
低差分增益和相位：0.2% 和 0.3°
3 个用于 Y'PBPR'，720p，1080i，1080p24 和 1080p30 滤波器或 G'B'R'(R'G'B")输出的 HD 视频放大器
8 阶低通滤波器：39MHz 时为 -1dB，42MHz 时为 -3dB
可旁路滤波器：300MHz 时为 -3dB
多用途输入偏置：具有 210mV 输出位移的直流(DC)耦合，具有同步端钳位或偏压的交流 (AC) 耦合
内置 6dB 增益 (2V/V)
+3V 至 +5V 单电源运行
轨至轨输出：可实现 AC 或 DC 输出耦合
每通道支持驱动 2 个视频线路
低总静态电流：3.3V 时为 30.9mA
被禁用的电源电流功能：0.1μA
输出上稳健耐用的，10kV 静电放电(ESD)保护
与 THS7373 和 THS7374 引脚兼容

应用领域

机顶盒输出视频缓冲
PVR，DVDR 和 BluRay 输出缓冲
媒体中心和播放器

	属性	参数值
	商品目录	视频放大器
	放大器数	四路
	带宽(-3db)	10MHz
	压摆率(SR)	375V/us

	属性	参数值
	微分增益	0.2%
	输入偏置电流(Ib)	37mA
	工作温度	-40℃~+85℃
