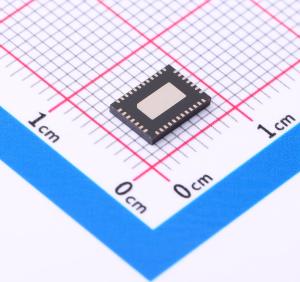

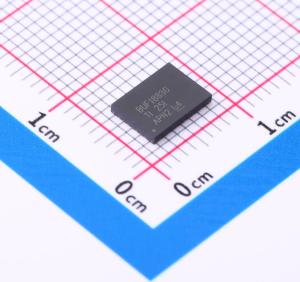

温馨提醒：图片仅供参考，商品以实物为准
BUF18830AIRGFR
可编程伽马电压发生器，带两个高转换速率Vcom
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BUF18830 具有两个高压摆率 VCOM 的 18 通道伽马电压发生器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BUF18830AIRGFR
- 商品编号
- C2870580
- 商品封装
- VQFN-38(5x7)
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 18 | |
| 带宽(-3db) | - | |
| 压摆率(SR) | 45V/us | |
| 输入偏置电流(Ib) | 500uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 6.5V~20V | |
| 静态电流(Iq) | 115uA | |
| 功能特性 | ESD保护；可编程增益 | |
| 输出电流 | - |
商品概述
BUF18830是一款可编程伽马电压发生器，带有两个高压摆率VCOM通道，提供18个可编程伽马通道和两个可编程VCOM通道。所有伽马通道和VCOM通道均具备轨到轨输出，带10mA负载时通常可摆动到任一电源轨的300mV范围内。所有通道通过双线接口编程，支持最高400kHz的标准操作和最高3.4MHz的高速数据传输。该产品采用专有高压CMOS工艺制造，支持最高20V电源电压工作，采用QFN-38封装，工作温度范围为-40℃至+85℃。
商品特性
- 10位分辨率
- 18通道可编程伽马，10mA负载下最小摆幅至距电源轨300mV
- 2通道可编程VCOM，典型输出电流为400mA
- VCOM具备45 V/μs的高压摆率
- 轨到轨输出
- 电源电流低
- 电源电压范围6.5 V~20 V
- 数字电源电压范围2.0 V~5.5 V
- 支持双线接口，可适配400kHz和3.4MHz传输速率
应用领域
- TFT-LCD参考驱动
- OLED参考驱动
