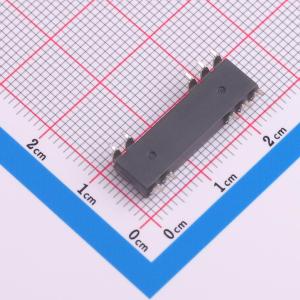

DCR021205P-U

DCR02 系列是高效的输入隔离式、输出稳压直流/直流转换器系列。除了电隔离式 2W 标称输出功率能力，这一系列的转换器还提供超低的输出噪声和高精度。 DCR02 系列采用标准的模塑封装，提供标准的 JEDEC 外形，适合大批量组装。它们使用与标准器件封装相同的技术制造，因此可实现超高的可靠性。 The DCR02 series of power modules offer isolation from a regulated power supply operating from 12-V or 24-V inputs. The DCR02s provide a regulated 5-V output voltage at a nominal output power of 2 W. The DCR02 devices include a low dropout linear regulator internal to the device to achieve a well-regulated output voltage. The DCR02 devices are specified for operational isolation only. The circuit design uses an advanced BiCMOS and DMOS process.

• 1kV 隔离（运行）：1 秒测试
• 在隔离层中施加连续电压：60VDC/42.5VAC
• UL1950 认证元件
• 10 引脚 PDIP 和 SOP 封装
• 输入电压：12V 或 24V，5V 输出电压
• 器件间同步，400kHz 开关频率
• 短路保护
• 过热保护，高效率，55°C 时 125FIT

• 使用点功率变换
• 数字接口功率
• 消除接地环路
• 电源降噪
