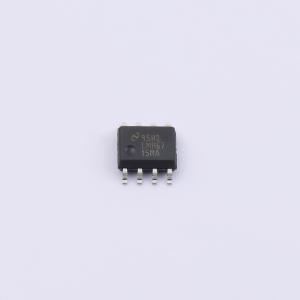

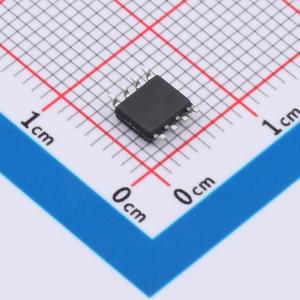

温馨提醒：图片仅供参考，商品以实物为准

LMH6715MAX/NOPB

采用VIP10高速互补双极工艺和电流反馈拓扑的高速双运算放大器，适用于高清电视、视频切换和分配等应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMH6715 双路宽带视频运算放大器
品牌名称: TI(德州仪器)
商品型号: LMH6715MAX/NOPB
商品编号: C2872165
商品封装: SOIC-8
包装方式: 编带
商品毛重: 21.66克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	双电源电压(Vee~Vcc)	-6V~-5V；5V~6V
	输入失调电压温漂(Vos TC)	30uV/℃
	共模抑制比(CMRR)	56dB
	静态电流(Iq)	5.8mA
	功能特性	抗混叠/重建滤波器；输入缓冲器
	输出电流	70mA

商品概述

LMH6715是一款超高速双运算放大器，结合VIP10高速互补双极性工艺与电流反馈拓扑结构，增益为+2V/V时可提供400MHz小信号带宽与1300V/μs压摆率，每个放大器仅消耗5.8mA电流，支持±5V电源供电；该产品具备出色的视频性能，针对NTSC和PAL视频信号可实现0.02%的差分增益误差与0.02°的差分相位误差，可驱动最多四个后端终端匹配的75Ω负载；增益响应0.1dB平坦度可达100MHz，10MHz下通道间串扰为−70dB，每个放大器可输出70mA电流；内置两个匹配度良好的放大器，采用小型8引脚SOIC封装，具备低功耗、低噪声、低失真特性，内置有限的ESD保护功能。

商品特性

差分增益误差0.02%，差分相位误差0.02°
宽带宽，增益+1V/V时带宽480MHz，增益+2V/V时带宽400MHz
0.1dB增益平坦度可达100MHz
低功耗，单通道消耗电流5.8mA
10MHz条件下通道间串扰为−70dB
压摆率快，可达1300V/μs
单位增益稳定
单放大器最大可输出70mA电流
两个放大器匹配性能良好
低噪声低失真
内置有限ESD保护

应用领域

高清电视、NTSC及PAL视频系统
视频切换与分配
IQ放大器
宽带有源滤波器
线缆驱动器
直流耦合单端转差分转换
差分线驱动器与接收器
高速模数转换器的抗混叠滤波器
便携式射频应用IQ通道

	属性	参数值
	商品目录	视频放大器
	放大器数	2
	带宽(-3db)	400MHz
	压摆率(SR)	1300V/us
	微分增益	0.02%
	微分相位	0.02deg
	输入偏置电流(Ib)	5uA
