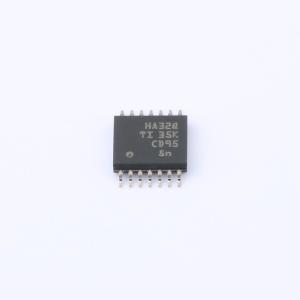

SN74AHC32QPWRQ1
四路2输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC32Q-Q1 汽车类、4 通道、双输入、2V 至 5.5V、高速 (9ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC32QPWRQ1
- 商品编号
- C2868909
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
SN74AHC32Q是一款四路2输入正或门，该器件采用正逻辑实现布尔函数Y = 非A · 非B 或 Y = A + B。
商品特性
- 符合汽车应用要求
- 采用EPIC™增强性能注入CMOS工艺制造
- 工作电源电压范围为2V~5.5V VCC
- 锁存性能超过250mA，符合JESD 17标准
- ESD防护超过2000V，机器模型测试下超过200V，测试条件为C=200pF，R=0
- 提供D封装、PW封装两种封装可选
- 电源电压最大额定范围为-0.5V~7V
- 输入电压最大额定范围为-0.5V~7V
- 输出电压最大额定范围为-0.5V~VCC+0.5V
- 输入钳位电流（VI<0）最大为-20mA
- 输出钳位电流（VO<0或VO>VCC）为±20mA
- 连续输出电流（VO为0到VCC）为±25mA
- VCC或GND的连续电流为±50mA
- D封装热阻抗为86℃/W，PW封装热阻抗为113℃/W
- 存储温度范围为-65℃~150℃
- 若遵守输入输出电流额定值，输入输出电压额定值可以超出
- 热阻抗计算符合JESD 51-7标准
- 所有未使用的输入端必须接VCC或GND，才能保证器件正常工作
应用领域
- 汽车电子领域
