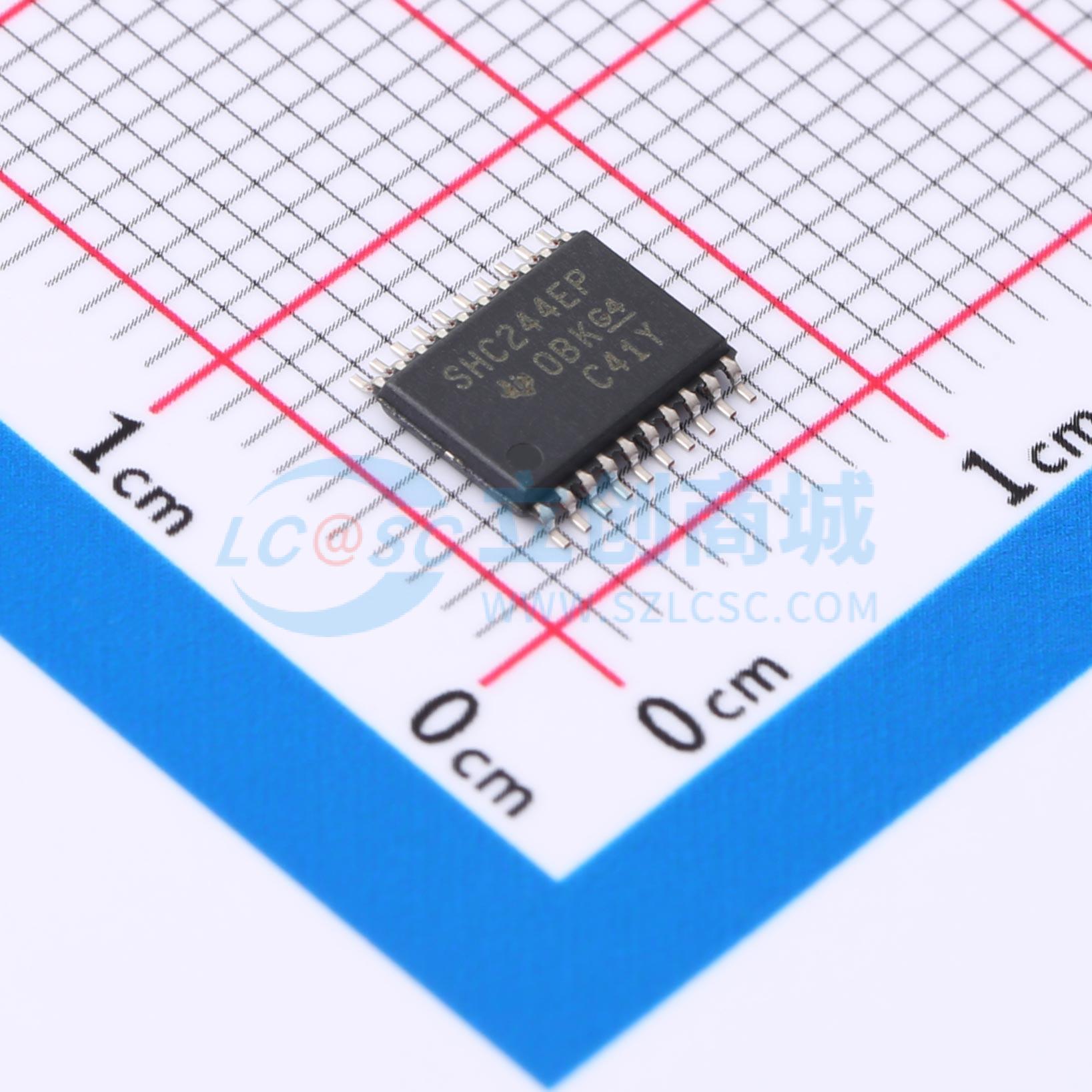

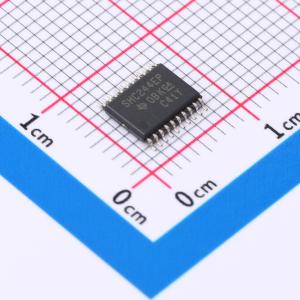

温馨提醒：图片仅供参考，商品以实物为准

SN74HC244QPWREP

三态输出，八路缓冲器和线路驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC244-EP 具有三态输出的增强型产品 8 通道、2V 至 6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74HC244QPWREP
商品编号: C2868796
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

这款八进制缓冲器和线路驱动器专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与密度，型号为SN74HC244，整体设计为两个带有独立输出使能输入端的4位缓冲器/驱动器；当输出使能为低电平时，器件将A输入端的同相数据传输至Y输出端；当输出使能为高电平时，输出处于高阻状态。

商品特性

受控基线
统一设置一个组装测试站点，一个制造站点
扩展温度工作范围为-55℃至125℃
提供缩减生产来源DMS支持
具备增强型产品变更通知
具备合格谱系认证
三态输出可驱动总线线路或缓冲存储器地址寄存器
大电流输出最多可驱动15个LSTTL负载
提供DW、PW两种封装
组件符合JEDEC及行业标准要求，可保证扩展温度范围内可靠运行
电源电压范围为-0.5V至7V
输入钳位电流为±20mA
输出钳位电流为±20mA
连续输出电流为±35mA
流经VCC或GND的连续电流为±70mA
DW封装热阻抗为58℃/W
PW封装热阻抗为83℃/W
存储温度范围为-65℃至150℃
符合相关环保要求，可提供无铅选项，满足低卤素标准

应用领域

存储器地址驱动
时钟驱动
总线型接收器
总线型发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+125℃
	静态电流(Iq)	160uA
	传播延迟(tpd)	23ns@4.5V,50pF
	功能特性	输出使能
