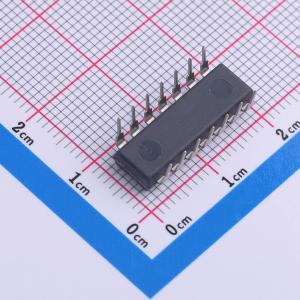

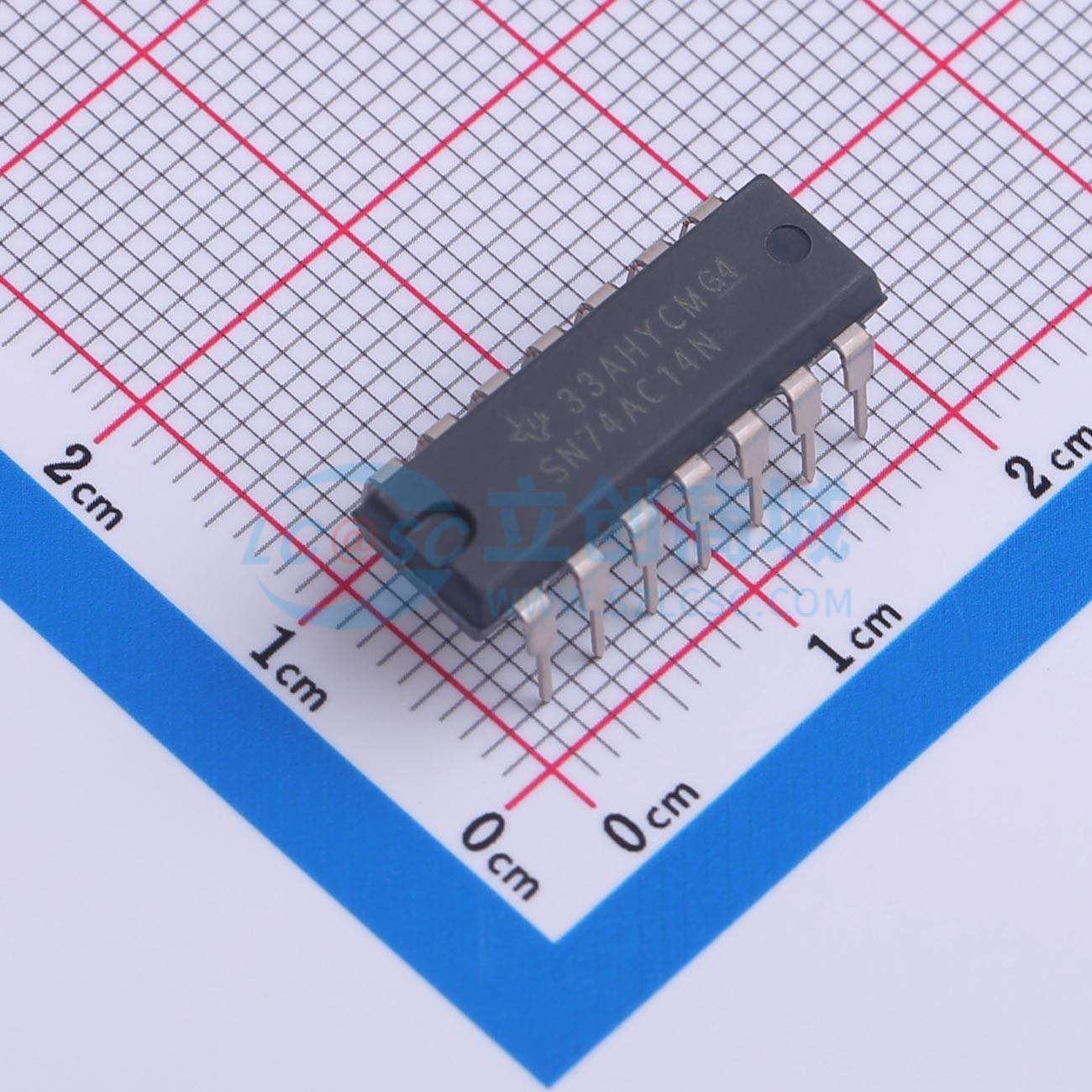

SN74AC14N
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74AC14 具有施密特触发输入的 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC14N
- 商品编号
- C2868771
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.2V~3.9V | |
| 输入低电平(VIL) | 500mV~1.1V | |
| 输出高电平(VOH) | 4.7V | |
| 低电平范围(VOL) | 440mV | |
| 传播延迟(tpd) | 10ns@5V,50pF | |
| 系列 | 74AC系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
这些施密特触发器件包含六个独立的逆变器
商品特性
- VCC工作范围为2V至6V
- 输入电压高达6V
- tpd最大值为9.5ns（8V时）
应用领域
- 同步反相时钟输入
- 对开关进行去抖
- 对数字信号进行反相
