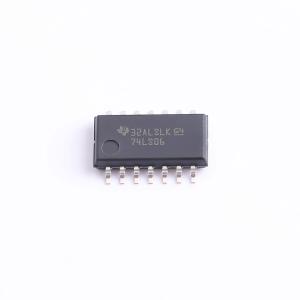

SN74LS06NSR
带集电极开路高压输出的六反相器缓冲器和驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS06 具有集电极开路输出的 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS06NSR
- 商品编号
- C2868852
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.350821克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.5V~5.5V | |
| 通道数 | 6 | |
| 灌电流(IOL) | 40mA | |
| 拉电流(IOH) | 250uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 30V | |
| 输出低电平(VOL) | 700mV | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ |
商品概述
SNx4LS06是具有开集高压输出的六反相缓冲器与驱动器，器件带有高压开集输出，可与高电平电路（如MOS电路）接口，也可用于驱动大电流负载，还可用作反相缓冲器驱动TTL输入，器件额定输出电压为30V。
商品特性
- 可将TTL电压电平转换为MOS电平
- 具备高灌电流能力
- 输入带有钳位二极管，可简化系统设计
- 为可驱动指示灯和继电器的开集驱动器
- 输入与大多数TTL电路完全兼容
应用领域
- 工厂自动化
- 楼宇自动化
- 线路驱动器
- 电子销售点设备
- 台式电脑或笔记本电脑
