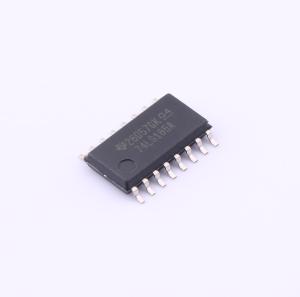

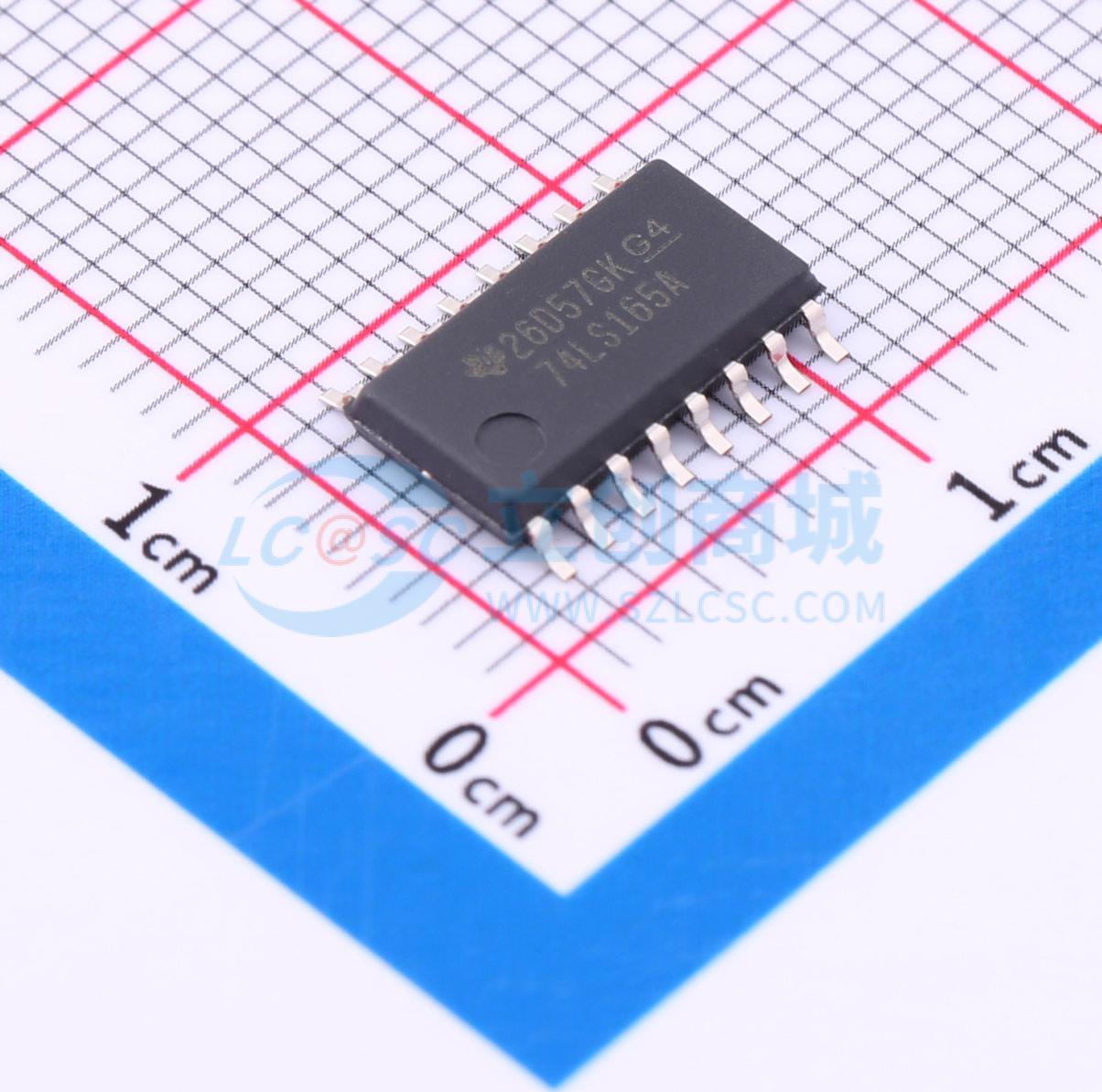

SN74LS165ANSR
并行加载8位移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS165A 串行输出移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS165ANSR
- 商品编号
- C2868871
- 商品封装
- SO-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行至串行 | |
| 工作电压 | 4.75V~5.25V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | - | |
| 输出类型 | 互补式 | |
| 系列 | 74LS | |
| 耗散功率(Pd) | 90mW |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 16ns@5V,15pF | |
| 输出电流 | 8mA | |
| 分辨率(位) | 8 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 0.4mA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 异步并行加载功能 |
商品概述
165和'LS165A是8位串行移位寄存器,计时时数据从QA向QH方向移位。每个存储级可通过8个独立的直接数据输入实现并行访问,输入在移位/加载SH/LD输入为低电平时使能。该寄存器还带有门控时钟CLK输入,以及第8位的互补输出。所有输入均采用二极管钳位,可减少传输线效应,简化系统设计。时钟通过双输入正或非门实现,允许将一个输入用作时钟禁止功能,任一时钟输入为高电平时禁止时钟,移位/加载为高电平时任一输入为低电平即可使能另一时钟输入;时钟禁止仅可在CLK为高时变更为高电平,移位/加载为高电平时并行加载被禁止,移位/加载为低电平时,并行输入的数据直接加载至寄存器,不受CLK、CLK INH或串行SER输入电平的影响。
商品特性
- 8位串行移位架构,数据从QA向QH方向移位
- 带有互补输出
- 支持直接重载数据输入
- 带有门控时钟输入
- 支持并行转串行数据转换
- 所有输入采用二极管钳位设计,降低传输线效应
- 内置时钟禁止功能,可灵活控制时钟使能状态
- 并行加载过程不受时钟、串行输入电平影响
- 提供SN54165、SN54LS165A、SN74165、SN74LS165A多种型号,支持J、W、N、D、NS、FK多种封装
- 电源电压最大值为7V,SN54165、SN74165输入电压最大值为5.5V,SN54LS165A、SN74LS165A输入电压最大值为7V
- 发射极间电压最大值为5.5V,D封装热阻抗为73℃/W,N封装热阻抗为67℃/W,NS封装热阻抗为64℃/W
- 存储温度范围为-65℃~150℃
