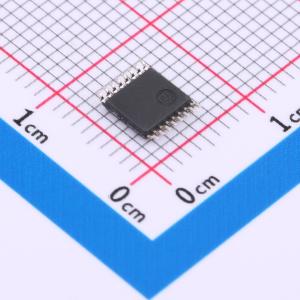

温馨提醒：图片仅供参考，商品以实物为准
SN74HC595MPWREP
SN74HC595MPWREP
- 描述
- SN74HC595-EP 具有 3 态输出的 8 位移位寄存器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC595MPWREP
- 商品编号
- C2869218
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 分辨率(位) | 8 | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
SN74HC595 包含一个8位串行输入、并行输出移位寄存器，该寄存器为8位D型存储寄存器提供输入。存储寄存器具有并行三态输出。移位寄存器和存储寄存器分别提供独立时钟。移位寄存器具有直接覆盖清零（SRCLR）输入、串行（SER）输入和用于级联的串行输出。当输出使能（OE）输入为高电平时，输出处于高阻态。移位寄存器时钟（SRCLK）和存储寄存器时钟（RCLK）均为上升沿触发。如果两个时钟连接在一起，移位寄存器始终比存储寄存器提前一个时钟脉冲。
商品特性
- 8位串行输入、并行输出移位
- 工作电压范围为 2 V 至 6 V
- 大电流三态输出，最多可驱动15个LSTTL负载
- 低功耗，最大ICC为80 μA
- tpd典型值为13 ns
- 5 V下输出驱动电流为±6 mA
- 低输入电流，最大输入电流为1 μA
- 移位寄存器带有直接清零功能
