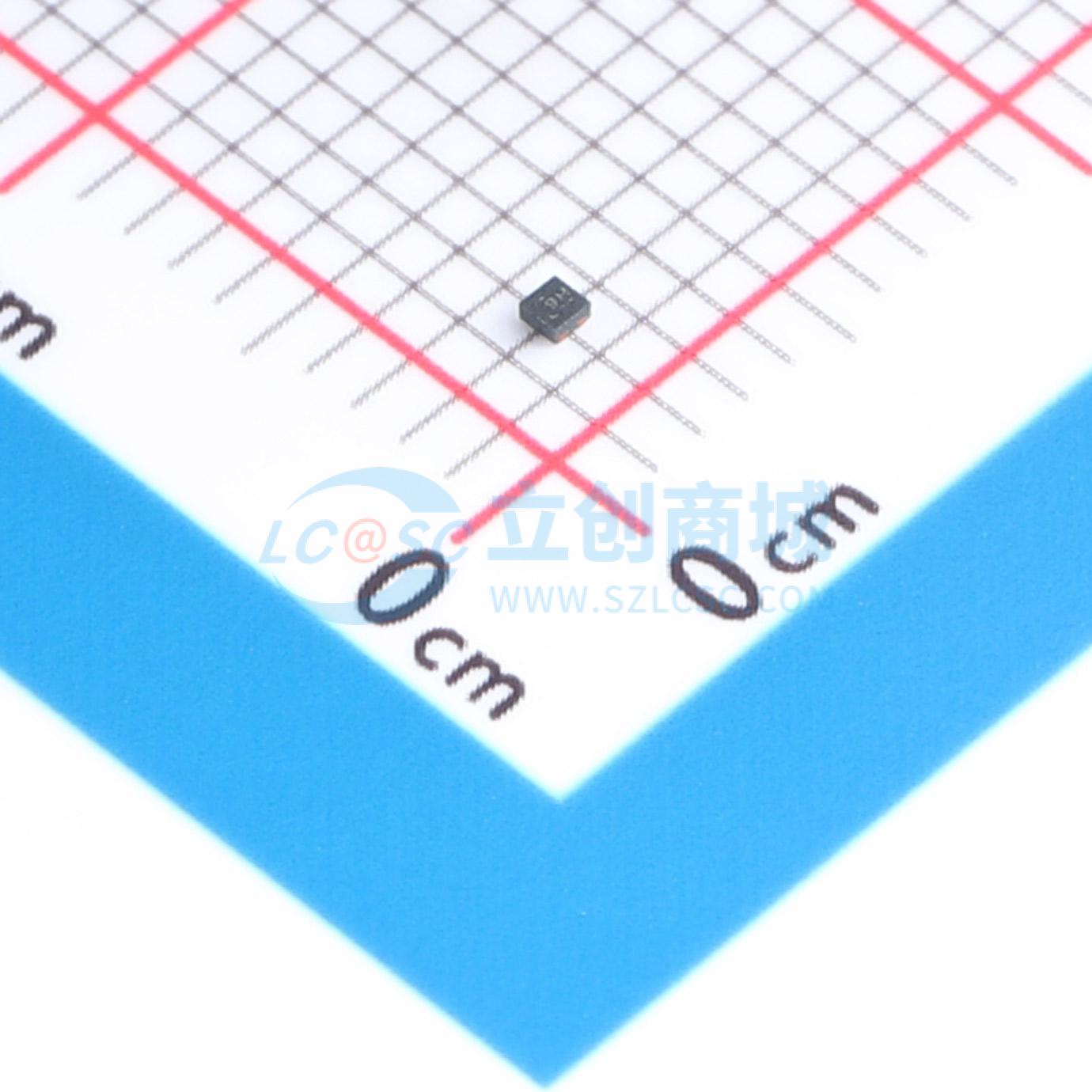

SN74LVC1G14DPWR
单施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G14 具有施密特触发输入的单路 1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G14DPWR
- 商品编号
- C2868361
- 商品封装
- X2SON-5(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.007062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.16V~3.33V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 390mV~1.87V | |
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 400mV | |
| 传播延迟(tpd) | 6.5ns@2.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 | |
| 输出类型 | 推挽式 |
商品概述
SN74LVC1G14是单施密特触发反相器，设计用于1.65V至5.5V电源电压工作。该器件内置1个反相器，实现逻辑功能Y = 非A。器件为带施密特触发输入的独立反相器，对正向上升信号和负向下降信号具有不同的输入阈值电平，可提供滞回电压，因此对缓慢或带噪声的输入信号具有容错能力。NanoFree封装技术采用裸片作为封装，该器件针对部分掉电应用通过I_off参数做了完整规范，断电时I_off电路会禁用输出，阻止电流反向流入器件，避免器件损坏。
商品特性
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体放电模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 支持5V电源电压工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟t_pd为4.6ns
- 低功耗，最大电源电流I_CC为10μA
- 3.3V条件下输出驱动电流为±24mA
- I_off支持部分掉电模式工作
- 提供多种封装类型可选
应用领域
- 音频接收器
- 便携式音频坞
- 蓝光播放器和家庭影院设备
- 嵌入式个人电脑
- 便携式音频MP3播放器/录音机
- 个人数字助理
- 电信/服务器交直流电源的单路模拟和数字控制器
- 客户端及企业级固态硬盘
- 液晶/数字高清电视
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘和鼠标
