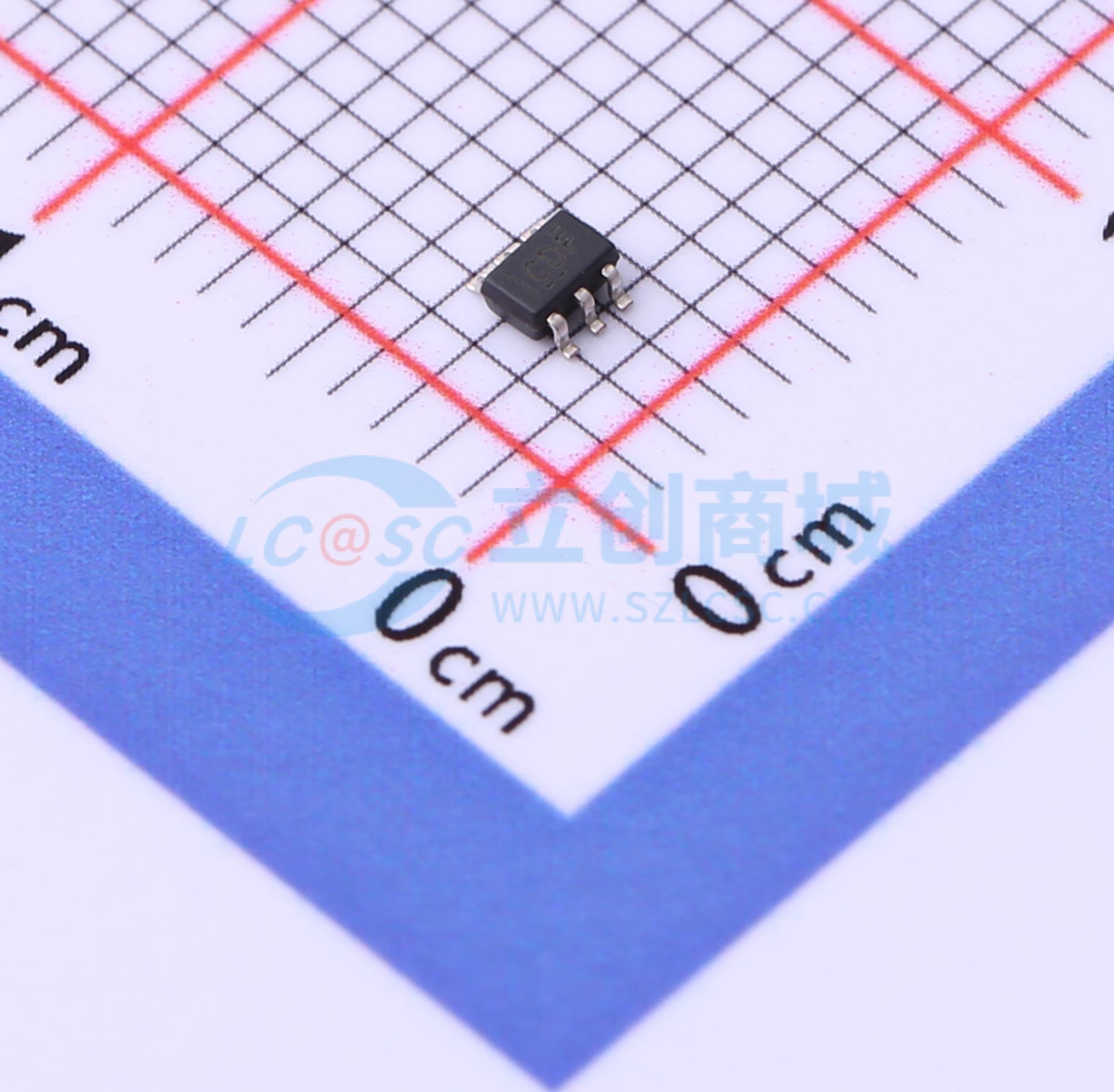

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2GU04DCKT
SN74LVC2GU04DCKT
SMT扩展库PCB免费打样
- 描述
- SN74LVC2GU04 2 通道、1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2GU04DCKT
- 商品编号
- C2868413
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 输入数 | 2 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.24V~4.13V | |
| 输入低电平(VIL) | 410mV~1.38V | |
| 传播延迟(tpd) | 3.5ns@5V,50pF | |
| 系列 | 74LVC系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
可在德州仪器NanoFree封装中获得。支持5V Vcc操作。输入接受高达5.5V的电压。在3.3V时最大tpd为3.7ns。低功耗，最大Icc为10μA。在3.3V时输出驱动为±24mA。在V_CC = 3.3V, T_A = 25℃时典型V_OLP（输出接地弹跳）< 0.8V。在V_CC = 3.3V, T_A = 25℃时典型V_OHV（输出V_OH下冲）> 2ΣΨ。I_OFF支持热插拔、部分断电模式和反向驱动保护。可以用作降压转换器，将最高5.5V的输入转换到Vcc电平。无缓冲输出。闩锁性能超过每JESD 78, Class II 100mA。ESD保护超过JESD22 2000V人体模型（A114-A），200V机器模型（A115-A），1000V带电器件模型（C101）。
这款双反相器设计用于1.65V至5.5Vcc操作。SN74LVC2GU04器件包含两个具有无缓冲输出的反相器，并执行布尔函数Y = A̅。
NanoFree封装技术是IC封装概念上的一个重大突破，它使用芯片本身作为封装。
