BQ24202DGNR

bq2420x系列是面向低成本和空间受限充电应用的简单锂离子线性充电管理器件。该系列在单个单片器件中集成了功率FET、高精度电压调节、温度监测、充电状态指示和充电终止功能。bq2420x设计用于配合限流壁挂变压器工作，因此不提供任何电流调节；不过这些器件提供固定的内部电流限制，防止损坏内部功率FET。器件提供限时预调节阶段，用于处理深度放电的电池单元。一旦电池达到充电电压，高精度电压调节环路接管并完成充电周期，充电基于最小电流终止，内部充电计时器为充电终止提供备用安全机制。其他标准功能包括当VCC低于电池电压时激活自动睡眠模式，当电池电压低于VRCH阈值时激活再充电功能。除标准功能外，核心产品提供两项额外增强功能:温度监测和状态显示。温度检测电路使用外部热敏电阻持续测量电池温度，直到电池温度处于用户定义阈值范围内才允许充电。STAT引脚指示充电器的三种工作状态:充电中、充电完成和故障，该输出可用于驱动LED或连接到微控制器接口。这些器件内置有限的ESD保护，存储或操作过程中应将引脚短接在一起或将器件放置在导电泡沫中，防止MOS栅极受到静电损坏。

• 专门设计用于配合限流墙插电源工作
• 适用于单节锂离子电池组的低压差充电器设计，可搭配焦炭或石墨阳极
• 集成功率FET支持500 mA
• 集成电压调节，精度0.5%
• 支持电池插入和拔出检测
• 通过最小电流和计时终止充电
• 预充电调节，带安全计时器
• 睡眠模式实现低功耗
• 充电状态输出，可用于LED或主机处理器接口，指示充电中、充电完成和故障状态
• 充电前和充电过程中可选择进行温度监测

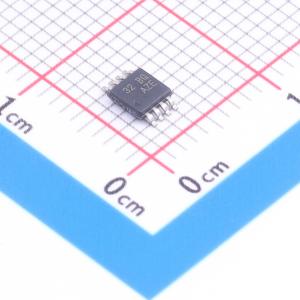

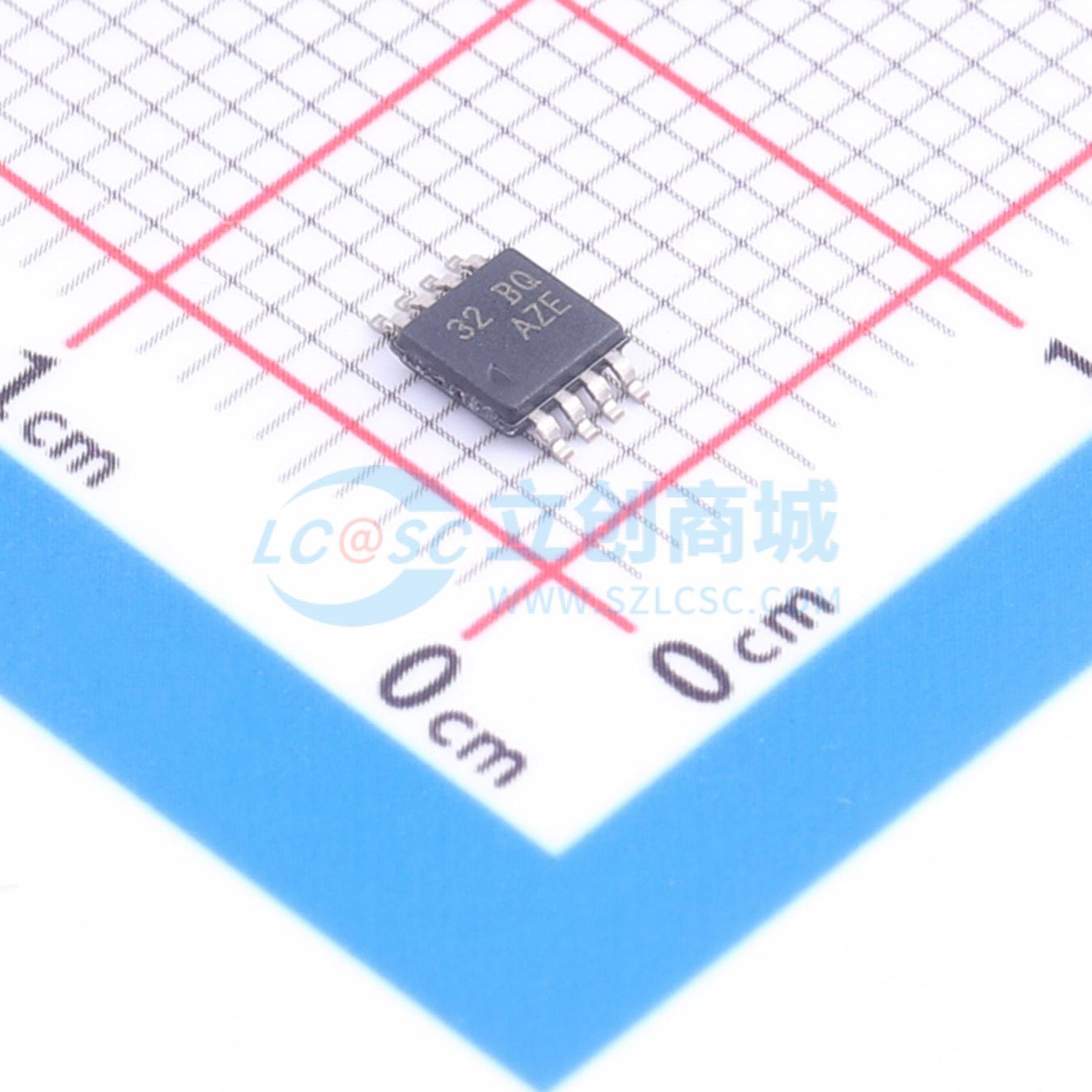

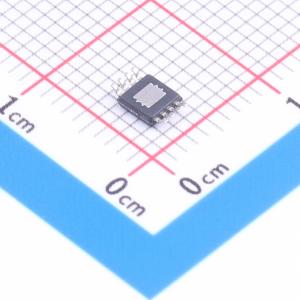

• 采用小型8引脚带功率焊盘的MSOP封装

• 低成本、空间受限的充电应用
• 带焦炭或石墨阳极的单节锂离子电池组低压差充电设计
