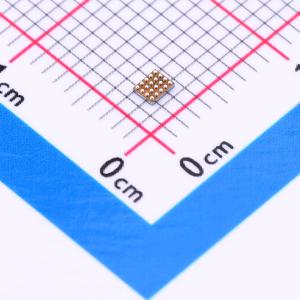

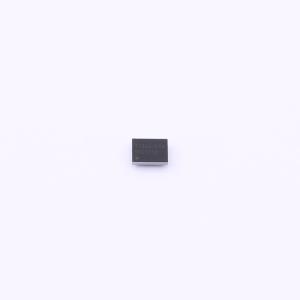

BQ25150YFPR

BQ25150是一款高度集成的电池充电管理IC，它集成了用于可穿戴设备的最常用功能，即充电器、输出电压轨、用于电池和系统监控的ADC以及按钮控制器。 BQ25150 IC集成了可以对小型电池进行快速准确充电的线性充电器。该器件支持高达500mA的充电电流并支持低至0.5mA的终止电流，从而实现最充分的充电。该器件采用标准锂离子充电曲线分三个阶段对电池进行充电：预充电、恒流和恒压调节。 该器件集成了高级电源路径管理和控制，使该器件可以为系统提供电源，同时甚至能够使用很差的适配器为电池充电。主机还可以通过I²C控制电源路径，允许它断开输入适配器和/或电池，而无需实际移除它们。单按钮输入无需单独的按钮控制器IC，从而减少了整体解决方案占用空间。按钮输入可用于唤醒功能或重置系统。12位有效ADC可实现精确的电池电压监控，并可用于实现低Iq监测，以监控电池运行状况。它还可用于使用连接到TS引脚的热敏电阻以及外部系统信号（通过引脚）来测量电池温度。运行和关断期间的低静态电流有助于实现最长的电池寿命。可通过I²C接口对输入电流限制、充电电流、LDO输出电压和其他参数进行编程，从而使BQ25150成为非常灵活的充电解决方案。该器件包含一个基于电压的JEITA兼容（或标准热/冷）电池组热敏电阻监控输入(TS)，可监控电池温度并自动更改充电参数，从而防止电池在超出其安全温度范围的温度下充电。还可以通过I²C对温度阈值进行编程，从而使主机能够自定义热负荷曲线。该充电器针对5V USB输入进行了优化，具有20V的绝对最大容差，从而能够承受线路瞬态。该器件还集成了一个用于为无线电或处理器提供静态轨的线性稳压器，可以通过I²C独立地为其提供电源并对其进行控制。

• 具有1.25mA至500mA快速充电电流范围的线性电池充电器
• 0.5%精度I²C可编程电池稳压电压，范围为3.6V至4.6V且阶跃为10mV
• 可配置的终止电流，支持低至0.5mA
• 可耐受20V的输入，具有3.4V至5.5V的典型输入电压工作范围
• 可编程热负荷曲线，完全可配置的热、温、凉、冷阈值
• 电源路径管理，用于系统供电和电池充电
• 动态电源路径管理可以对通过弱适配器充电进行优化
• 利用高级I²C控制，主机可以根据需要断开电池或适配器
• I²C可配置负载开关或高达150mA LDO输出可编程范围为0.6V至3.7V，阶跃为100mV
• 超低Iddq，可延长电池寿命
• 10nA运输模式电池Iq
• 在为系统供电时具有400nA的Iq（PMID和VDD打开）
• 通过可调节计时器实现单按钮唤醒和重置输入–支持系统循环通电和硬件重置
• 12位有效ADC可以对充电电流、电池热敏电阻和电池、输入和系统(PMID)电压进行监控通用ADC输入

• 耳麦、耳塞和助听器
• 智能手表和健身附件
• 患者监护仪和便携式医疗设备
