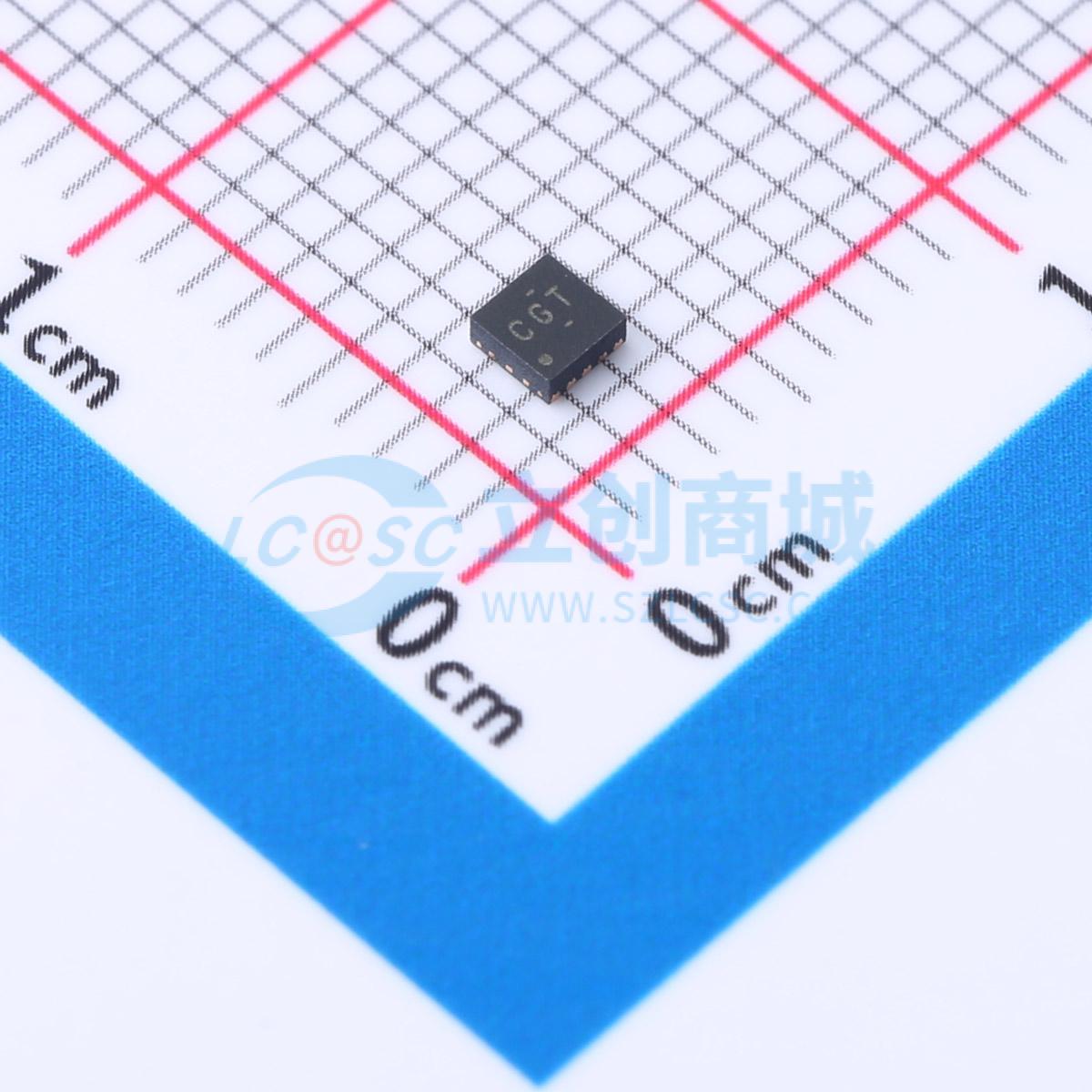

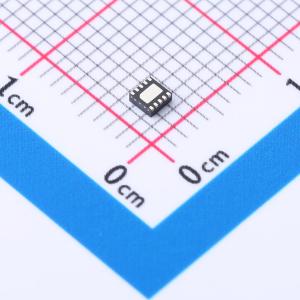

BQ24052DSQT

单节锂离子和锂聚合物电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24052 具有 AC/USB 自动检测功能的单节 1A 锂离子电池充电器，Rntc=100k
品牌名称: TI(德州仪器)
商品型号: BQ24052DSQT
商品编号: C2868839
商品封装: WSON-10-EP(2x2)
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

BQ2405x系列器件是高度集成的锂离子和锂聚合物线性充电器件，适用于空间受限的便携式应用。这些器件可通过USB端口或交流适配器供电。具有输入过压保护的高输入电压范围支持低成本的非稳压适配器。 BQ2405x具有一个为电池充电的单一电源输出。只要在10小时安全定时器期间，平均系统负载不会妨碍电池完全充电，系统负载就可以与电池并联。电池充电分为三个阶段：预处理、恒流和恒压。在所有充电阶段，内部控制环路都会监测IC结温，若超过内部温度阈值则降低充电电流。充电器功率级和充电电流检测功能完全集成。充电器功能具备高精度的电流和电压调节环路、充电状态显示以及充电终止功能。预充电电流和终止电流阈值可通过外部电阻进行编程。快速充电电流值也可通过外部电阻进行编程。

商品特性

充电电压精度为1%
充电电流精度为10%
引脚可选的USB 100 mA和500 mA最大输入电流限制
可编程的终止和预充电阈值
输入额定电压为30 V；具备6.6 V输入过压保护
输入电压动态功率管理
125 °C热调节；150 °C热关断保护
输出短路保护和ISET短路检测
通过电池NTC在JEITA范围内工作 —— 低温时为%快速充电电流，高温时为4.06 V
固定10小时安全定时器
自动输入源检测（D+、D-引脚）
无需器件收发器
支持USB
针对带热敏电阻的缺失电池组的自动终止和定时器禁用模式（TTDM）
状态指示 —— 充电/完成
采用2 mm×2 mm小型封装

应用领域

耳机、扬声器和音频配件
腕带和可穿戴设备
智能门锁
低功耗手持设备

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.5V~28V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	2.5V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	0℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	1mA
