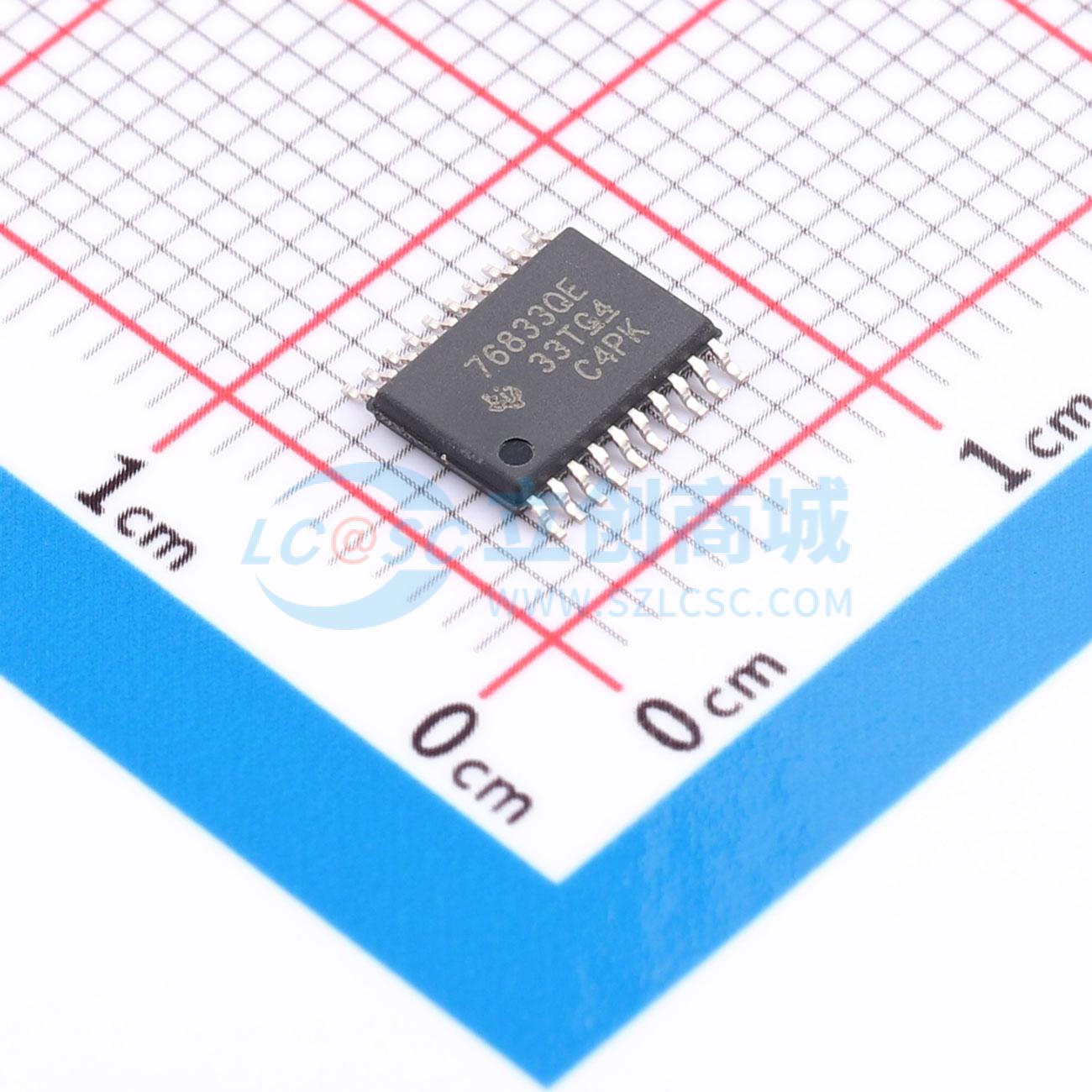

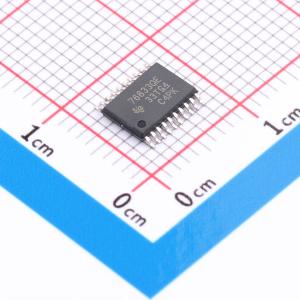

温馨提醒：图片仅供参考，商品以实物为准
TPS76833QPWPREP
3.3V 1A 10V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 增强型产品快速瞬态响应 1A 低压降稳压器 20-HTSSOP -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS76833QPWPREP
- 商品编号
- C2868850
- 商品封装
- HTSSOP-20
- 包装方式
- 编带
- 商品毛重
- 39.666667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 10V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) | |
| 压差 | 350mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 85uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；工作状态指示；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
该器件是一款低压差线性稳压器，采用PMOS导通元件，搭配10μF低等效串联电阻电容即可稳定工作，可延长续航时间。
商品特性
- 提供1.5V、1.8V、2.5V、2.7V、2.8V、3.0V、3.3V、5.0V固定输出版本以及可调输出版本，可调版本输出电压范围为1.2V~5.5V
- TPS76850在输出电流1A时，压差可低至230mV，压差与输出电流成正比
- 典型静态电流低至85μA，静态电流不随输出负载变化，在0mA~1A全输出电流范围保持典型值85μA
- 具备睡眠模式，使能端输入高电平关断稳压器后，25℃时静态电流降至1μA以下
- 瞬态响应速度快
- 固定输出版本在规定条件下输出电压容差为2%，全线路、负载、温度范围下输出电压最大容差为2%
- 具备开漏电源就绪输出，可用于实现上电复位或低电量指示
- 具备热关断保护功能，峰值输出电流由内部电路限制
- 可提供-55℃~125℃温度范围，也支持其他温度范围
- 输入电压最大范围为-0.3V~13.5V，工作结温范围为-40℃~125℃，存储温度范围为-65℃~150℃
- 静电放电等级(人体模型)可达2kV
- 采用20引脚TSSOP PWP PowerPAD封装
应用领域
- 电池供电系统
- 医疗领域应用
