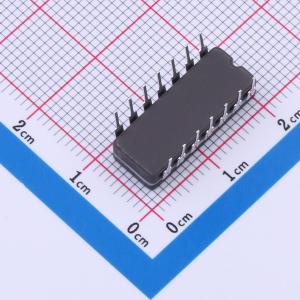

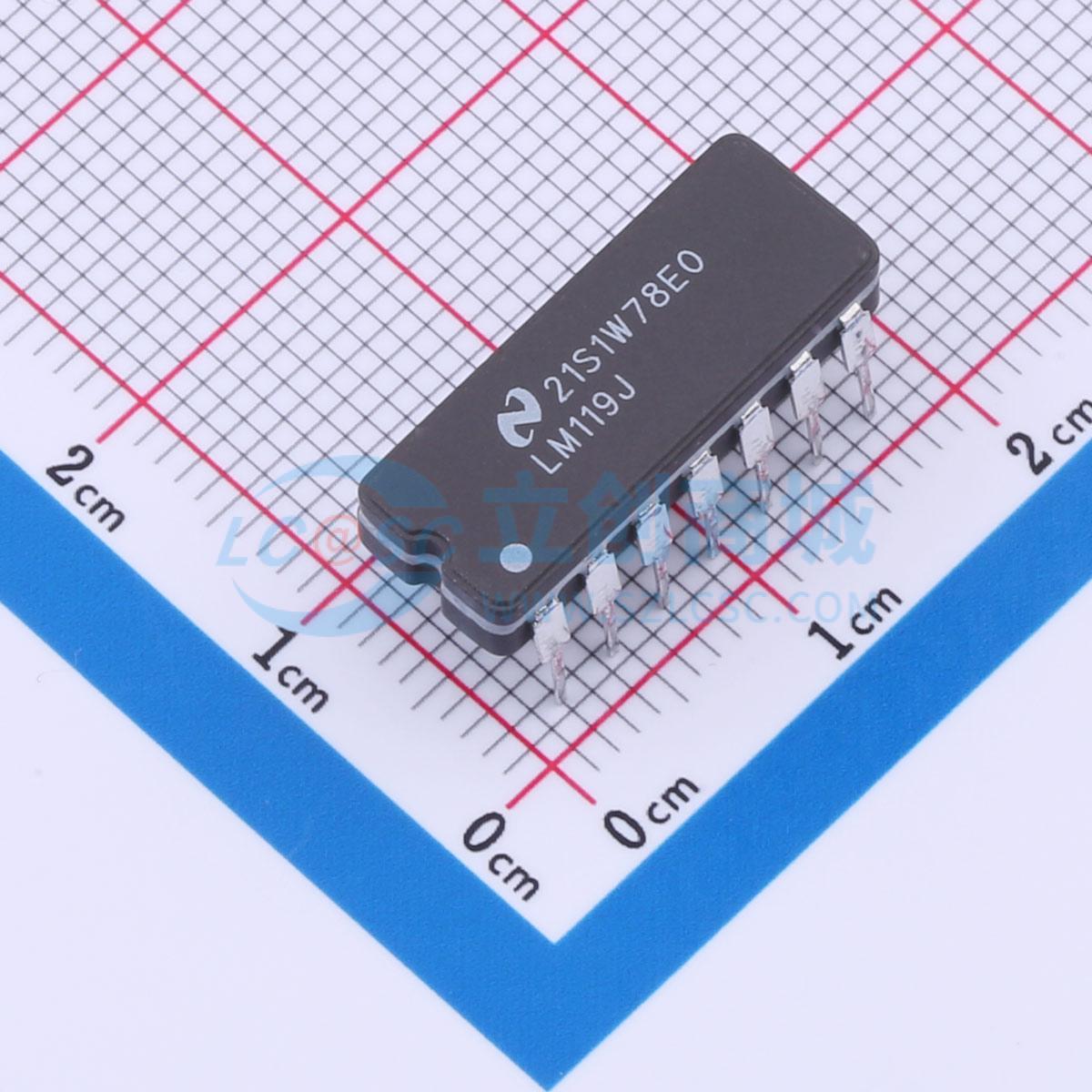

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 700uV | |
| 输入偏置电流(Ib) | 150nA | |
| 传播延迟(tpd) | 80ns | |
| 滞后电压(Vhys) | - |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 8mA | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - |
商品概述
LM119系列是制作在单片芯片上的精密高速双比较器，可在宽范围电源电压下工作，最低可使用单5V逻辑电源接地工作，相比同类产品具有更高增益和更低输入电流。输出级未绑定集电极，可兼容RTL、DTL、TTL逻辑电路，还能够以最高25mA的电流驱动指示灯和继电器。LM319A相比标准LM319精度更高，失调电压、失调电流和电压增益公差更严格。该系列产品虽然主要设计用于需要数字逻辑电源供电的应用，完整规格支持最高±15V的电源，相比旧款产品响应速度更快，宽工作电压范围、低封装数量使其通用性更强。不同型号具有不同的工作温度范围：LM119工作温度范围为-55℃~+125℃，LM219工作温度范围为-25℃~+85℃，LM319A和LM319工作温度范围为0℃~+70℃。
商品特性
- 集成两个独立比较器
- 支持单5V电源供电
- 在±15V电源下典型响应时间为80ns
- 每侧最小扇出数为2
- 全温度范围内最大输入电流为1μA
- 输入和输出可与系统地隔离
- 共模压摆率高
- 采用单片集成结构
- 增益更高，输入电流更低
- 输出级未绑定集电极，兼容性强
- 输出最大可提供25mA驱动电流
- 工作电源电压范围宽，最高支持±15V电源
- 响应速度快，通用性强
应用领域
- 继电器驱动
- 指示灯驱动
- 数字逻辑领域的高速比较场景
