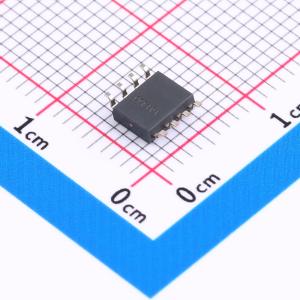

温馨提醒：图片仅供参考，商品以实物为准

TL3016IDR

超快速、低功耗精密比较器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TL3016 具有差分输出的高速、精密比较器
品牌名称: TI(德州仪器)
商品型号: TL3016IDR
商品编号: C2869391
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

TL3016是一款超快比较器，设计用于在单5V电源或±5V双电源供电时，直接与TTL逻辑电路接口。它具有极严格的失调电压和高增益，适用于精密应用。其互补输出可通过锁存使能端进行锁存。TL3016仅需10.6 mA（典型值）的电流，即可实现7.6 ns的传播延迟。 TL3016是LT1016比较器的引脚对引脚功能替代产品，运行速度更快，功耗仅为其一半。

商品特性

超快运行……7.6 ns（典型值）
低正电源电流10.6 mA（典型值）
可采用单5V电源或±5V双电源供电
互补输出
低失调电压
无最小压摆率要求
输出锁存功能
可功能替代LT1016

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	3mV
	输入偏置电流(Ib)	10uA
	传播延迟(tpd)	10ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	97dB
	输出类型	推挽

	属性	参数值
	输出模式	TTL
	静态电流(Iq)	12.5mA
	工作温度	-40℃~+85℃
	单电源	5V~10V
	双电源(Vee ~ Vcc)	±5V
	输入失调电流(Ios)	600nA
	功能特性	锁存功能
