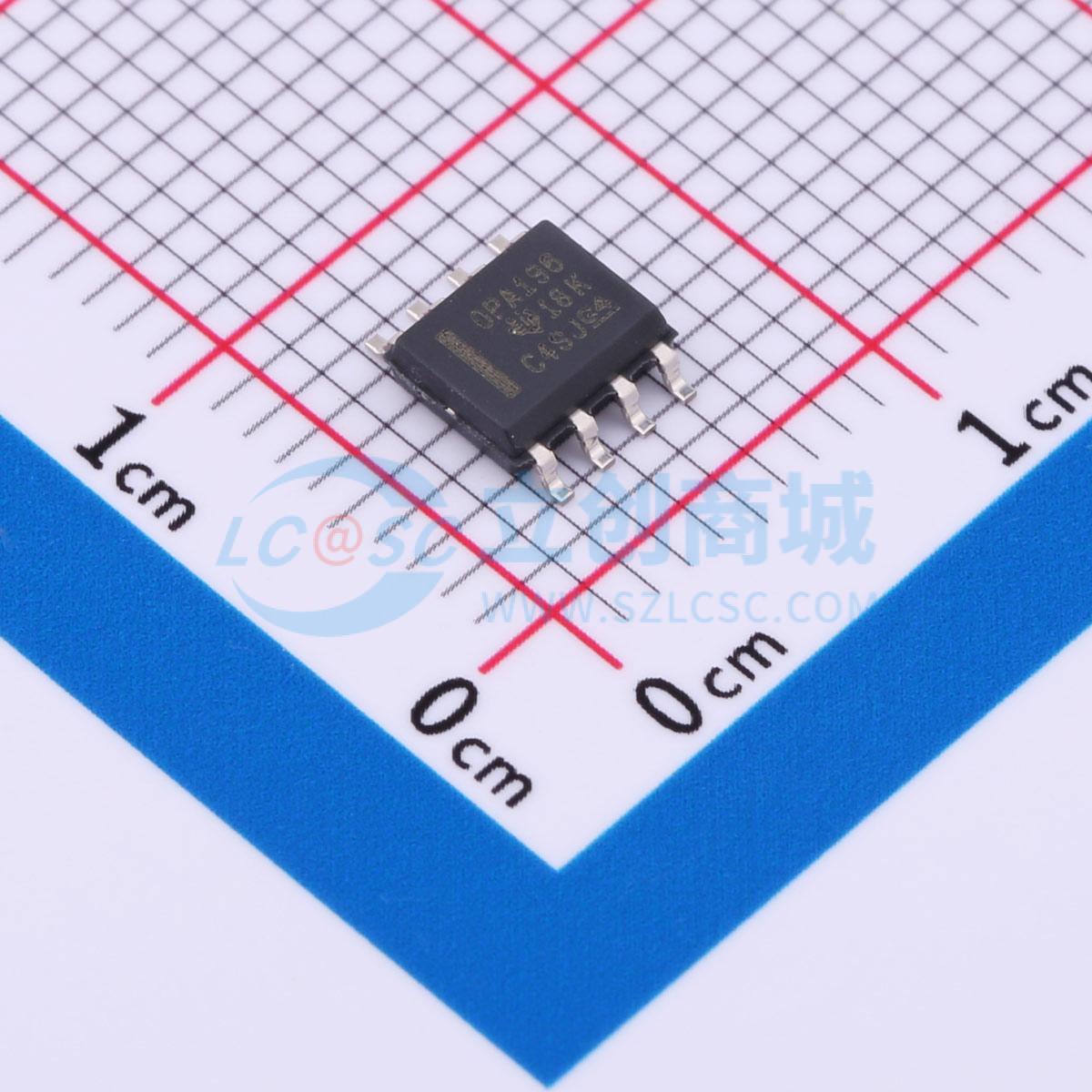

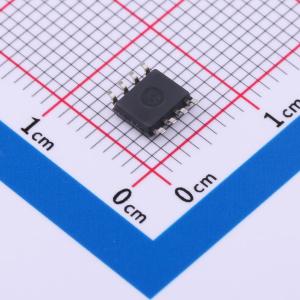

温馨提醒：图片仅供参考，商品以实物为准
OPA196IDR
36V低功耗、低偏移电压、轨至轨运算放大器
- 描述
- OPA196 具有多路复用器友好型输入的单路、36V、低功耗通用放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA196IDR
- 商品编号
- C2868452
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 2.5MHz | |
| 输入失调电压(Vos) | 25uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 7.5V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20pA | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 140uA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.25V；2.25V~18V |
商品概述
OPAx196 系列是新一代36V 轨至轨 e-trim™运算放大器。这些器件在整个输出范围内提供非常低的偏移电压（典型值为 ±25μV ）、漂移（典型值为 ±0.5μV/°C ）和低偏置电流（典型值为 ±5pA ），同时还具有非常低的静态电流（典型值为 140μA/ 通道）。OPAx196 拥有诸多独一无二的特性，例如可提供电源轨的差分输入电压范围、高输出电流 (±65mA) 以及高达1nF 的高电容负载驱动能力，是稳健耐用的高性能运算放大器，适用于各种高电压工业应用。OPAx196 系列运算放大器采用标准封装，在 -40°C 至 +125°C 的额定温度范围内工作。
商品特性
- 低偏移电压： ±100μV （最大值）
- 低偏移电压漂移： ±0.5μV/°C （典型值）
- 低偏置电流： ±5pA （典型值）
- 高共模抑制：140dB
- 低噪声：1kHz 时为15nV/√Hz
- 轨至轨输入和输出
- 可提供电源轨的差分输入电压范围
- 高带宽：2.5MHz GBW
- 低静态电流：每个放大器为 140μA （典型值）
- 宽电源范围： ±2.25V 至 ±18V ，4.5V 至36V
- 已过滤电磁干扰(EMI)/射频干扰(RFI) 的输入
- 高电容负载驱动能力：1nF
- 行业标准封装：SOIC-8、SOT-5 和VSSOP-8 单体封装，SOIC-8 和VSSOP-8 双列封装，SOIC-14、TSSOP-14 和QFN-16 四列封装
应用领域
- 多路复用数据采集系统
- 测试和测量设备
- 高分辨率模数转换器(ADC) 驱动器放大器
- SAR ADC 基准缓冲器
- 模拟输入和输出模块
- 高侧和低侧电流感应
- 高精度比较器
- 医疗仪器
