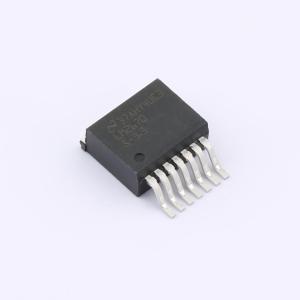

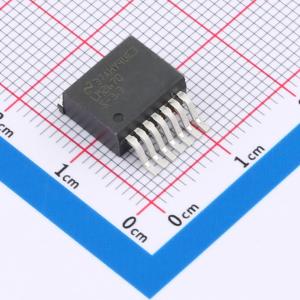

温馨提醒：图片仅供参考，商品以实物为准

LM2670SX-3.3/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2670 具有同步的 SIMPLE SWITCHER 高效 3A 降压电压稳压器
品牌名称: TI(德州仪器)
商品型号: LM2670SX-3.3/NOPB
商品编号: C2868446
商品封装: TO-263-7
包装方式: 编带
商品毛重: 2.01克(g)

商品参数

商品概述

LM2670系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动高达3A的负载，具有出色的线性和负载调节特性。通过使用低导通电阻的DMOS功率开关，可实现高效率（>90%）。该系列包括3.3V、5V和12V固定输出电压版本。 SIMPLE SWITCHER理念采用最少数量的外部元件即可完成完整设计。开关时钟频率可由内部固定频率振荡器（260kHz）提供，也可由外部提供280kHz至400kHz范围内的时钟，从而允许使用物理尺寸更小的元件。多家制造商提供适用于LM2670的标准电感系列，大大简化了设计过程。外部同步时钟可直接精确控制输出纹波频率，以实现一致的滤波或频谱定位。 LM2670系列还内置了热关断、电流限制和一个ON/OFF控制输入，可使稳压器进入低至50μA静态电流的待机状态。输出电压精度保证在±2%以内。

商品特性

效率高达94%
设计简单易行（使用现成的外部元件）
150mΩ DMOS输出开关
3.3V、5V、12V固定输出和可调（1.2V至37V）版本
关断时待机电流为50μA
在全线性和负载条件下，最大输出公差为±2%
宽输入电压范围：8V至40V
具备外部同步时钟功能（280kHz至400kHz）
260kHz固定频率内部振荡器
工作结温范围：-40℃至125℃

应用领域

易于设计的高效（>90%）降压开关稳压器
线性稳压器的高效系统预稳压器
电池充电器
具有同步时钟频率的通信和无线电设备稳压器

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~40V
	输出电压	3.3V
	输出电流	3A
	开关频率	260kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
