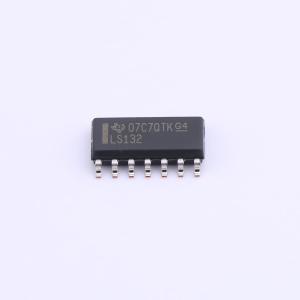

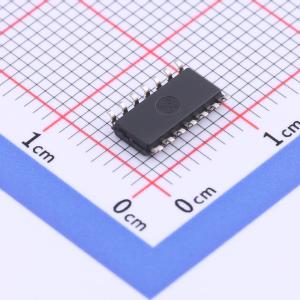

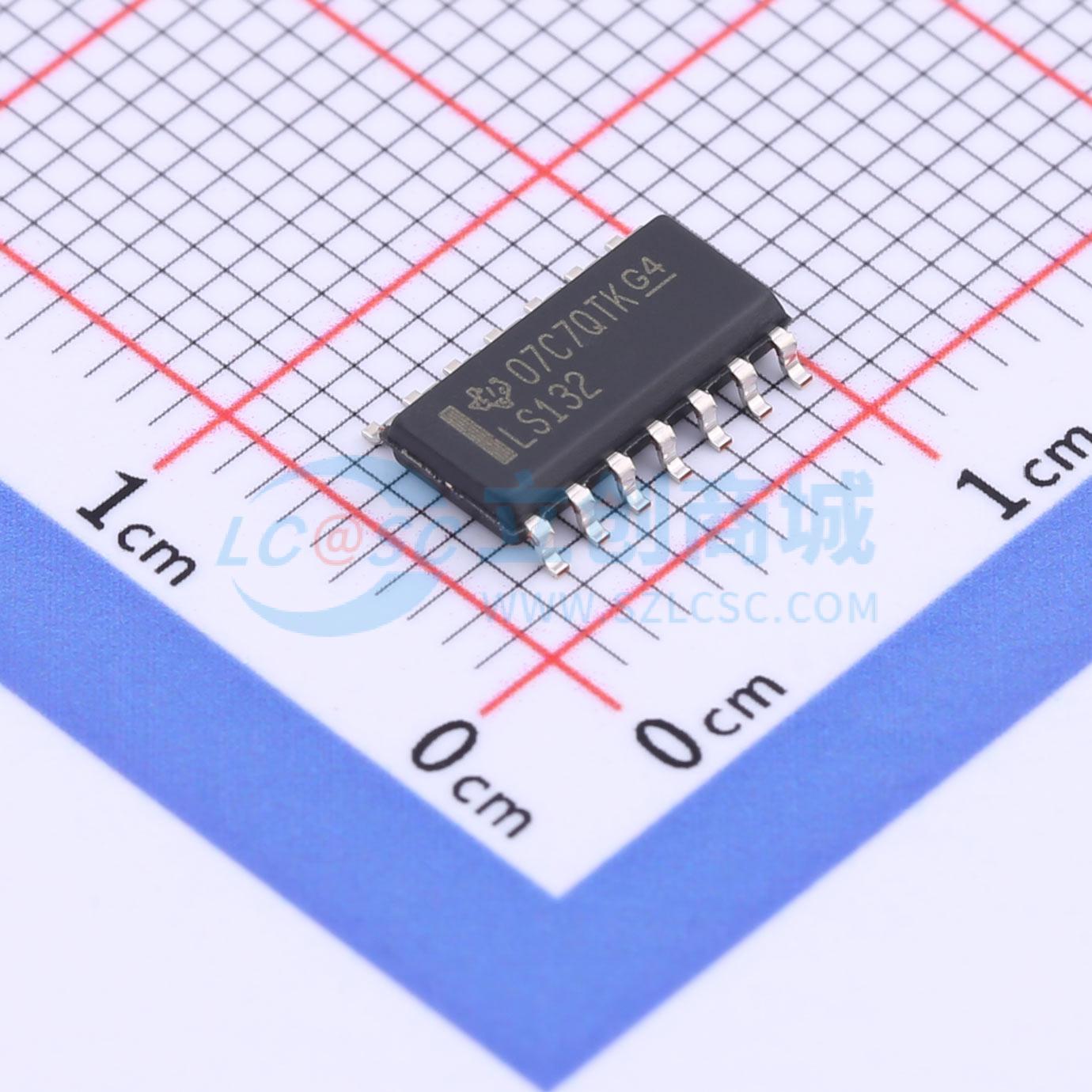

SN74LS132DR
SN74LS132DR
- 描述
- SN74LS132 具有施密特触发输入的 4 通道、双输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS132DR
- 商品编号
- C2868337
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | 11mA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 1.9V | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.7V | |
| 输出低电平(VOL) | 500mV；400mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 22ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
该系列为带施密特特性的2输入与非门电路，由于施密特作用，对正向输入信号和负向输入信号拥有不同的输入阈值电平。电路经过温度补偿，即使是极缓斜率的输入斜坡信号也可正常触发，仍能输出清晰无抖动的信号，共有多款型号，对应不同工作温度范围与封装形式，支持正逻辑。
商品特性
- 适配极慢沿输入信号
- 优化了线接收特性
- 抗干扰能力强
- 具备施密特触发特性，正向与负向输入信号具备不同输入阈值电平
- 经过温度补偿
- 可输出清晰无抖动的输出信号
- 提供多个型号与多种封装可选
- SN54系列工作温度范围为-55℃~125℃，SN74系列工作温度范围为0℃~70℃
- 电源电压最大值为7V，132、S132输入电压最大为5.5V，LS132输入电压最大为7V
- 存储温度范围为-65℃~150℃
- 逻辑功能为Y = 非(AB)，等价于Y = 非A + 非B
应用领域
- 慢输入波形的TTL系统接口
