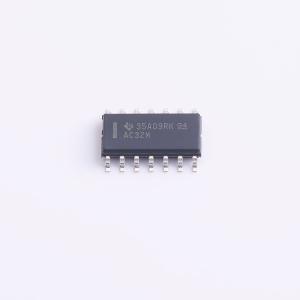

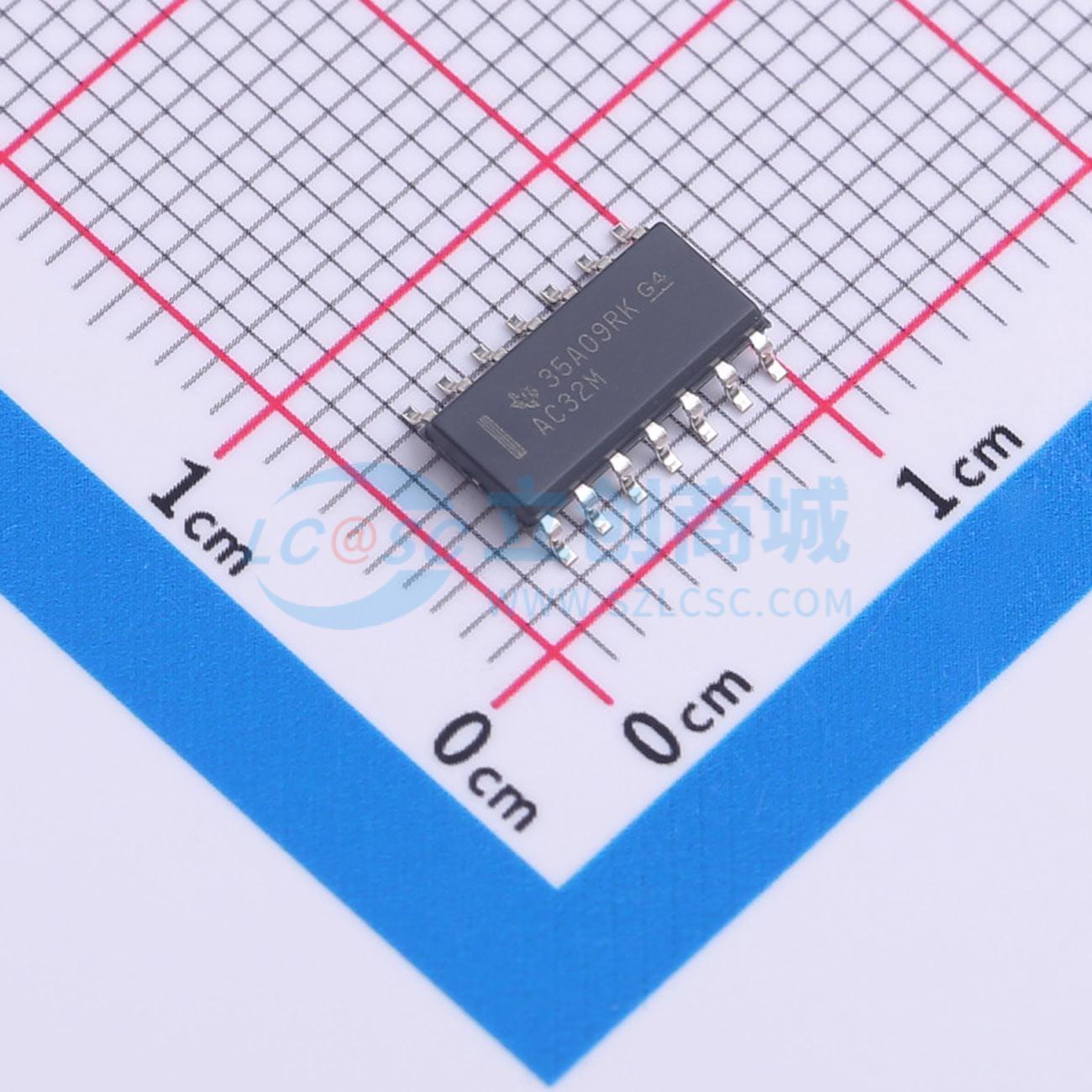

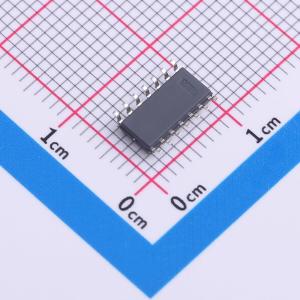

温馨提醒：图片仅供参考，商品以实物为准
CD74AC32M96
四路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74AC32 4 通道、双输入、1.5V 至 5.5V、24mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC32M96
- 商品编号
- C2868318
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.2V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.65V | |
| 输出高电平(VOH) | 3.94V；2.9V；1.4V；2.58V；4.4V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74AC系列 | |
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
AC32器件是四路2输入正或门器件，在正逻辑下实现布尔函数Y = A非·B非 或 Y = A + B
商品特性
- CD54AC32采用F封装，CD74AC32采用E或M封装
- 工作电压范围为1.5V~5.5V，具备平衡噪声抗扰度，可达电源电压的30
- 输入带有缓冲
- 具备双极F、AS、S级速度，功耗显著降低，传播延迟平衡
- 输出驱动电流为±24mA
- 可扇出至15个F器件
- 采用耐SCR闩锁的CMOS工艺和电路设计
- ESD防护能力超过2kV
- 电源电压最大值范围为-0.5V~6V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±50mA
- 连续输出电流范围为±50mA
- VCC或接地端的连续电流范围为±100mA
- E封装热阻抗为80℃/W，M封装热阻抗为86℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须接VCC或接地，以保证器件正常工作
