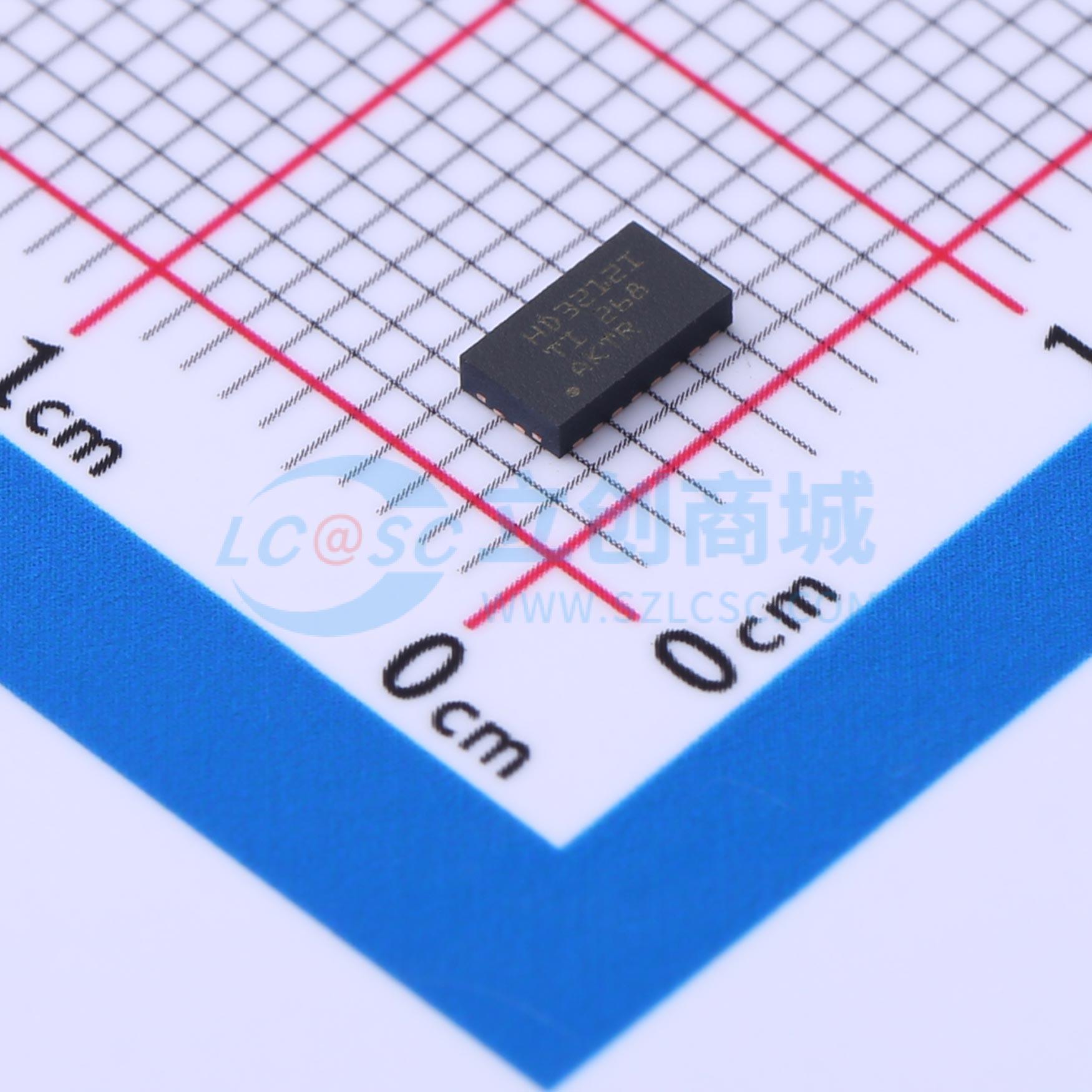

温馨提醒：图片仅供参考，商品以实物为准
HD3SS3212IRKST
HD3SS3212x双通道差分2:1/1:2 USB3.1复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HD3SS3212是一款高速双向无源开关，适用于支持USB3.1第1代和第2代数据传输速率的USB Type-C应用。该器件可通过控制引脚SEL在两个差分通道间切换。
- 品牌名称
- TI(德州仪器)
- 商品型号
- HD3SS3212IRKST
- 商品编号
- C2868400
- 商品封装
- VQFN-20(2.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 3V~3.6V | |
| 导通时间(ton) | 500ns | |
| 导通电阻(Ron) | 8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 500ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 0.6pF | |
| 带宽 | 8GHz | |
| 传播延迟(tpd) | 80ps |
商品概述
HD3SS3212是一款高速双向无源开关，可采用复用或解复用两种配置，适用于支持USB3.1第1代和第2代数据传输速率的USB Type-C™应用。该器件可通过控制引脚SEL在两个差分通道（端口B到端口A，或者端口C到端口A）间切换。
HD3SS3212是一款通用模拟差分无源开关，可满足任何高速接口应用对于0 - 2V共模电压范围和差分幅值高达1800mVpp的差分信令的需求。该器件采用自适应跟踪，可确保信道在整个共模电压范围内保持不变。
该器件具有出色的动态特性，可在信号眼图衰减最小的情况下实现高速转换，并且附加抖动极少。该器件在工作模式下的功耗<2mW，关断模式下的功耗<20μW（可通过OEn引脚切换模式）。
商品特性
- 提供面向支持USB3.1第1代和第2代数据传输速率的USB Type-C™生态系统的复用器/解复用器解决方案
- 兼容MIPI DSI/CSI、FPDLinkIII、LVDS和PCIE的第II代和第III代
- 运行速率高达10Gbps，-3dB差分带宽达8GHz以上
- 出色动态特性（5GHz时），串扰 = -32dB，断开隔离 = -19dB，插入损耗 = -1.6dB，回波损耗 = -12dB
- 双向“复用/解复用”差分开关支持0到2V共模电压
- 单电源电压VCC：3.3V±10%
- -40°C至85°C的工业温度范围(HD3SS3212IRKS)
应用领域
- USB Type-C™生态系统
- 台式机和笔记本个人电脑(PC)
- 服务器/储存区网络PCI EXPress背板
- 共享I/O端口FPDLinkII和FPDLinkIII开关
