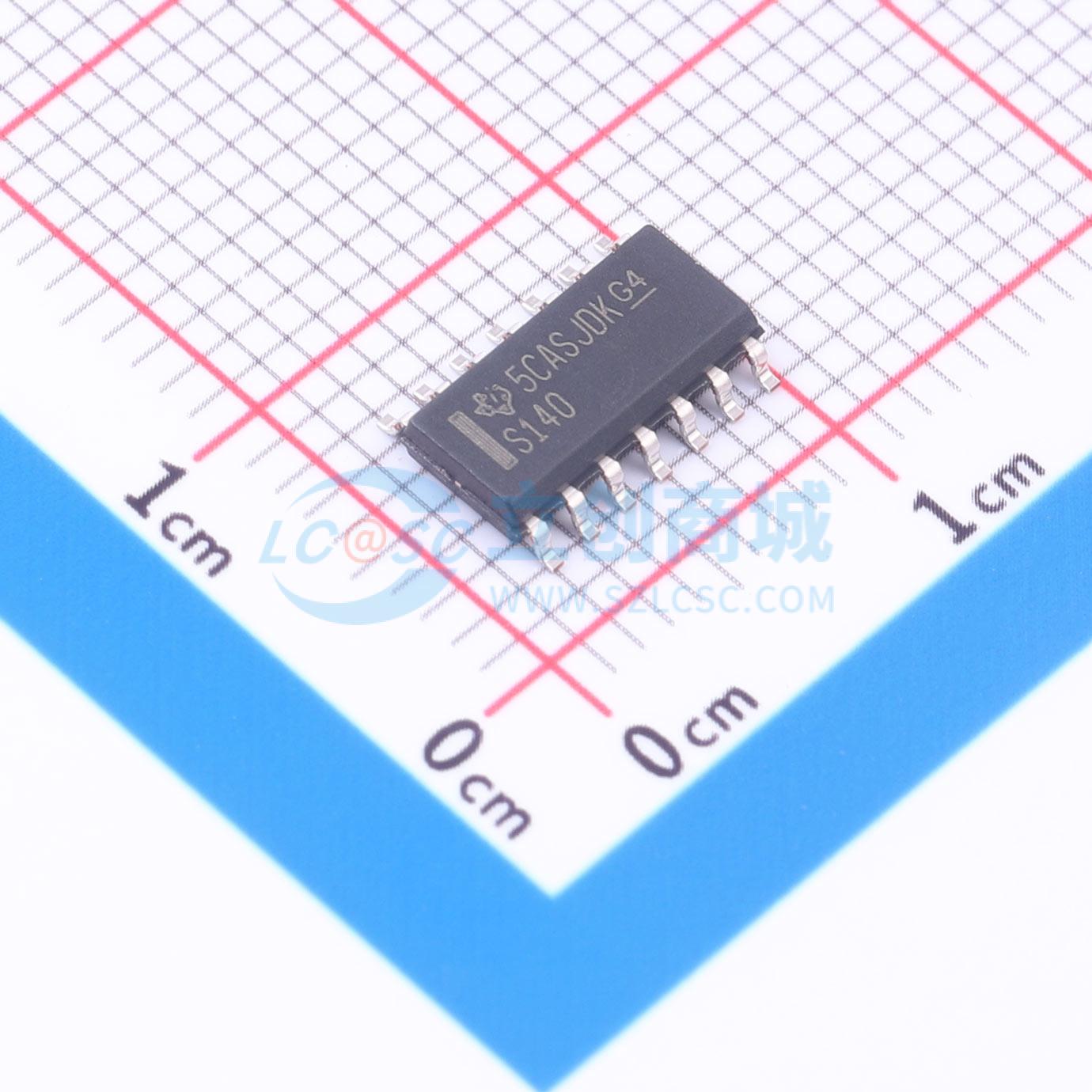

温馨提醒：图片仅供参考，商品以实物为准
SN74S140DR
SN74S140DR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74S140 2 通道、4 输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74S140DR
- 商品编号
- C2866352
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 60mA | |
| 拉电流(IOH) | 40mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V；2V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74S系列 | |
| 传播延迟(tpd) | 6.5ns@5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
这些器件包含两个独立的4输入正与非50欧姆线路驱动器。其布尔函数为 Y = 非ABCD。SN74S140的工作温度范围为 0℃ 至 70℃。
商品特性
- 封装选项包括陶瓷芯片载体、扁平封装，此外还提供塑料DIP和陶瓷DIP封装
