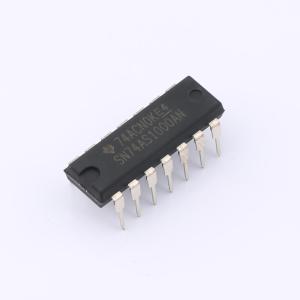

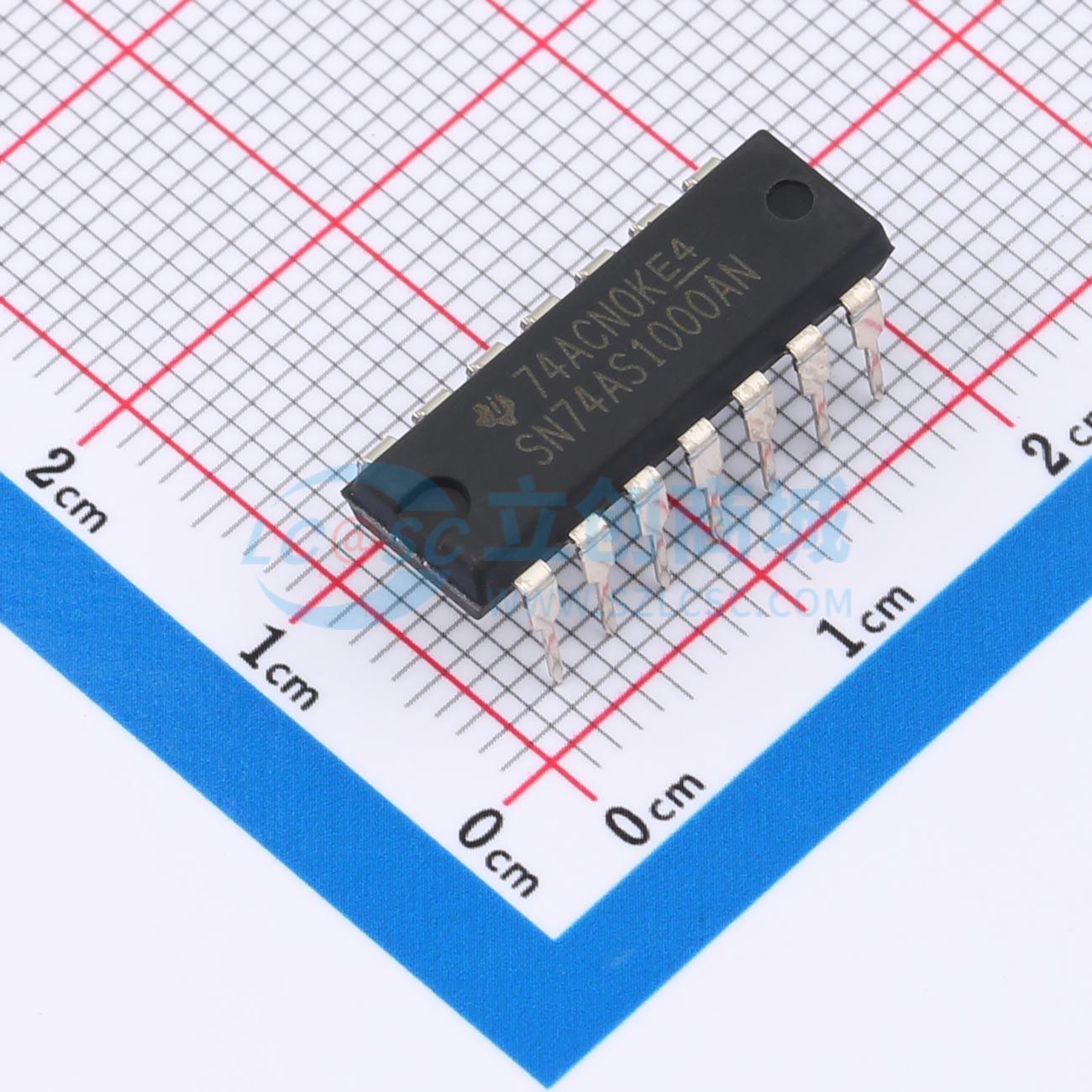

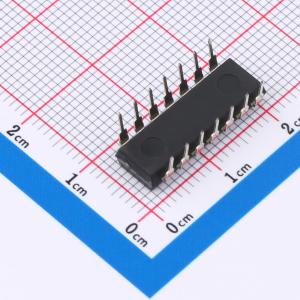

SN74AS1000AN
四通道2输入正与非缓冲器/驱动器
- 描述
- SN74AS1000A 4 通道、双输入、4.5V 至 5.5V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AS1000AN
- 商品编号
- C2866842
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 0.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 3.5mA | |
| 灌电流(IOL) | 48mA | |
| 拉电流(IOH) | 48mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2V | |
| 输出低电平(VOL) | 350mV~500mV | |
| 系列 | 74AS系列 | |
| 传播延迟(tpd) | 4ns@5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
