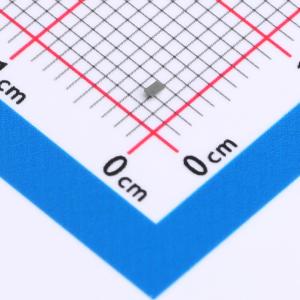

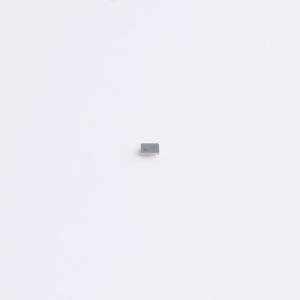

温馨提醒：图片仅供参考，商品以实物为准

TPS62801YKAT

1.75V至5.5V、0.6A/1A、2.3uA Iq降压转换器

描述: TPS62801 采用 0.7mm x 1.05mm 芯片级封装的 1.75V 至 5.5V 输入、1A 超低 IQ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62801YKAT
商品编号: C2866854
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

TPS6280x 器件系列是一款降压转换器，具有 2.3µA 的典型静态电流以及出色的效率和超小的解决方案尺寸。该器件利用 TI 的 DCS-Control™ 拓扑，能够与微型电感器和电容器配合使用，并且具有高达 4MHz 的开关频率。在轻负载条件下，该器件会无缝进入节能模式，从而减少开关周期数并保持高效率。将 VSEL/MODE 引脚连接到 GND 可以选择固定输出电压。只需将一个外部电阻器连接到 VSEL/MODE 引脚，就可以选择 16 种内部设置的输出电压。使用集成 R2D（电阻器到数字）转换器，可读取外部电阻器并设置输出电压。仅需通过更换单个电阻，相同的器件型号即可用于不同的应用和电压轨。此外，与传统的外部电阻分压器网络相比，内部设置的输出电压可提供更高的精度。该器件启动之后，直流/直流转换器将进入强制 PWM 模式（通过在 VSEL/MODE 引脚上施加高电平）。在该工作模式下，此器件通常以 4MHz 或 1.5MHz 的开关频率运行，从而能够实现最低的输出电压纹波和最高的效率。TPS6280x 器件系列采用具有 0.35mm 间距的微型 6 引脚 WCSP 封装。

商品特性

1.75V 至 5.5V 输入电压范围
2.3µA 工作静态电流
开关频率高达 4MHz
0.6A 或 1A 输出电流
1% 的输出电压精度
可选择省电和强制 PWM 模式
R2D 转换器，可实现灵活的输出电压测试
智能使能引脚
经过优化的引脚排列，可支持 0201 元件
DCS-Control 拓扑
输出放电
以 100% 的占空比运行
微型 6 引脚 0.35mm 间距 WCSP 封装
支持小于 0.6mm 的解决方案高度
支持小于 5mm² 的解决方案尺寸

应用领域

可穿戴电子产品
物联网应用
2 节 AA 电池供电型应用
智能手机

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.8V~5.5V
	输出电压	800mV~1.55V
	输出电流	1A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
