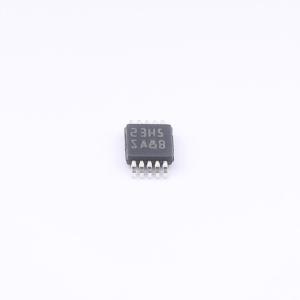

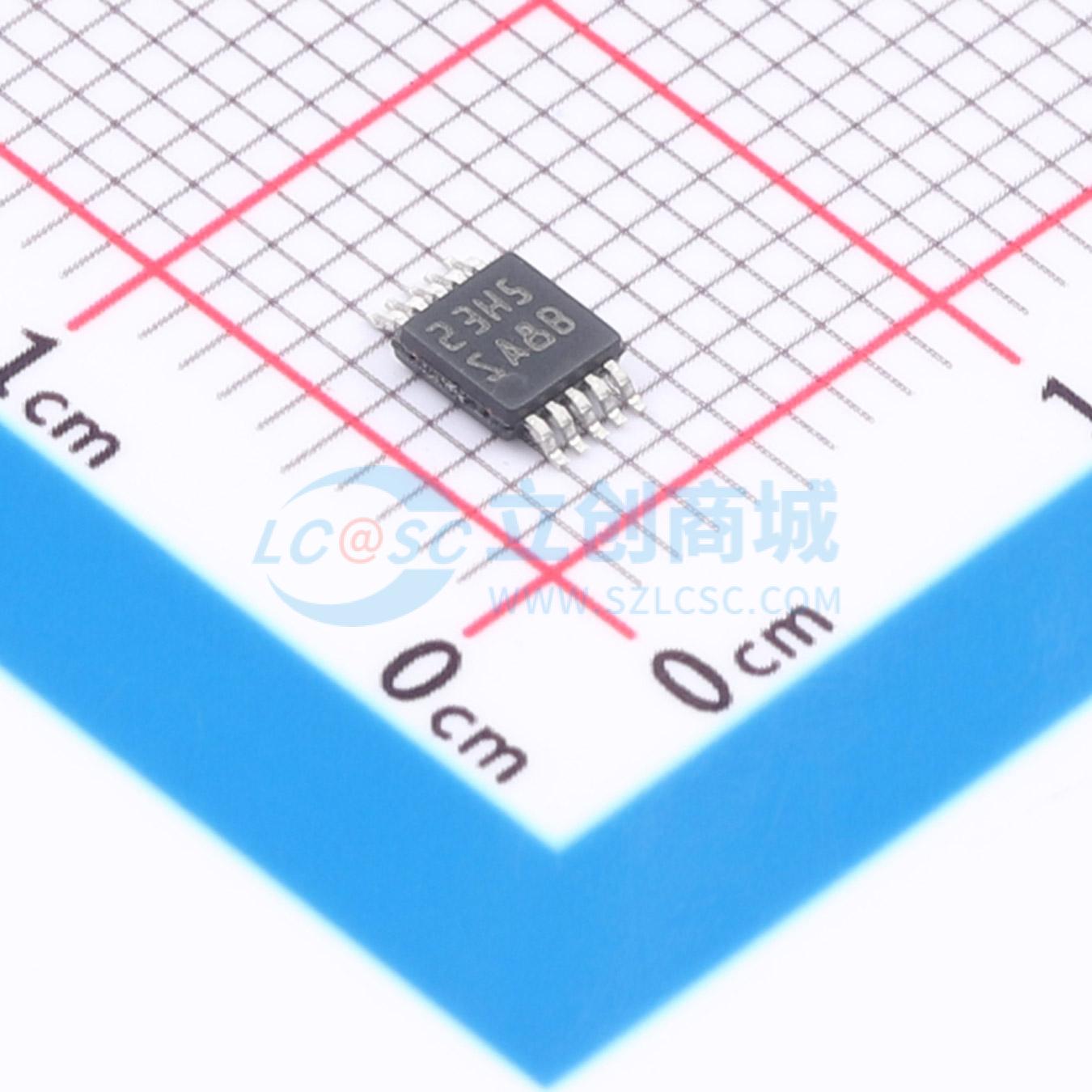

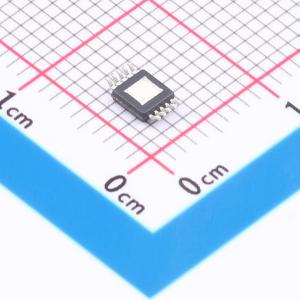

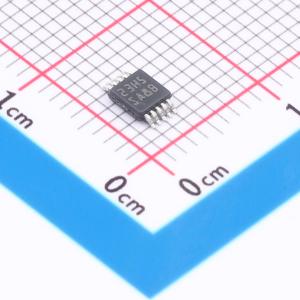

LM34922MY/NOPB
28V 2A 恒定导通时间开关稳压器，带可调电流限制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM34922 具有可调节限流功能的 6V 至 28V、2A、恒定导通时间非同步降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM34922MY/NOPB
- 商品编号
- C2867165
- 商品封装
- HVSSOP-10-EP-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.089417克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~28V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM34922恒定导通时间降压开关稳压器具备实现低成本、高效、能够提供高达2A负载电流的降压偏置稳压器所需的所有功能。该电压调节器包含N沟道降压开关、启动稳压器、电流限制检测和内部纹波控制。恒定导通时间调节原理无需环路补偿，具有快速负载瞬态响应，并简化了电路实现。工作频率在线性和负载条件下保持恒定。可调谷值电流限制检测在达到电流限制时，从恒定电压模式平滑过渡到恒定电流模式，无需使用电流限制折返。PGD输出指示输出电压已上升至预期调节值的5%以内。其他特性包括：低输出纹波、VIN欠压锁定、可调软启动定时、热关断、栅极驱动预充电、栅极驱动欠压锁定以及最大占空比限制。
