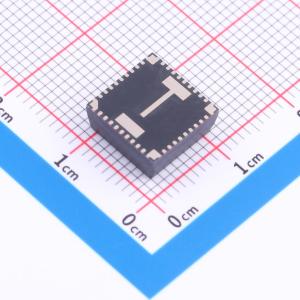

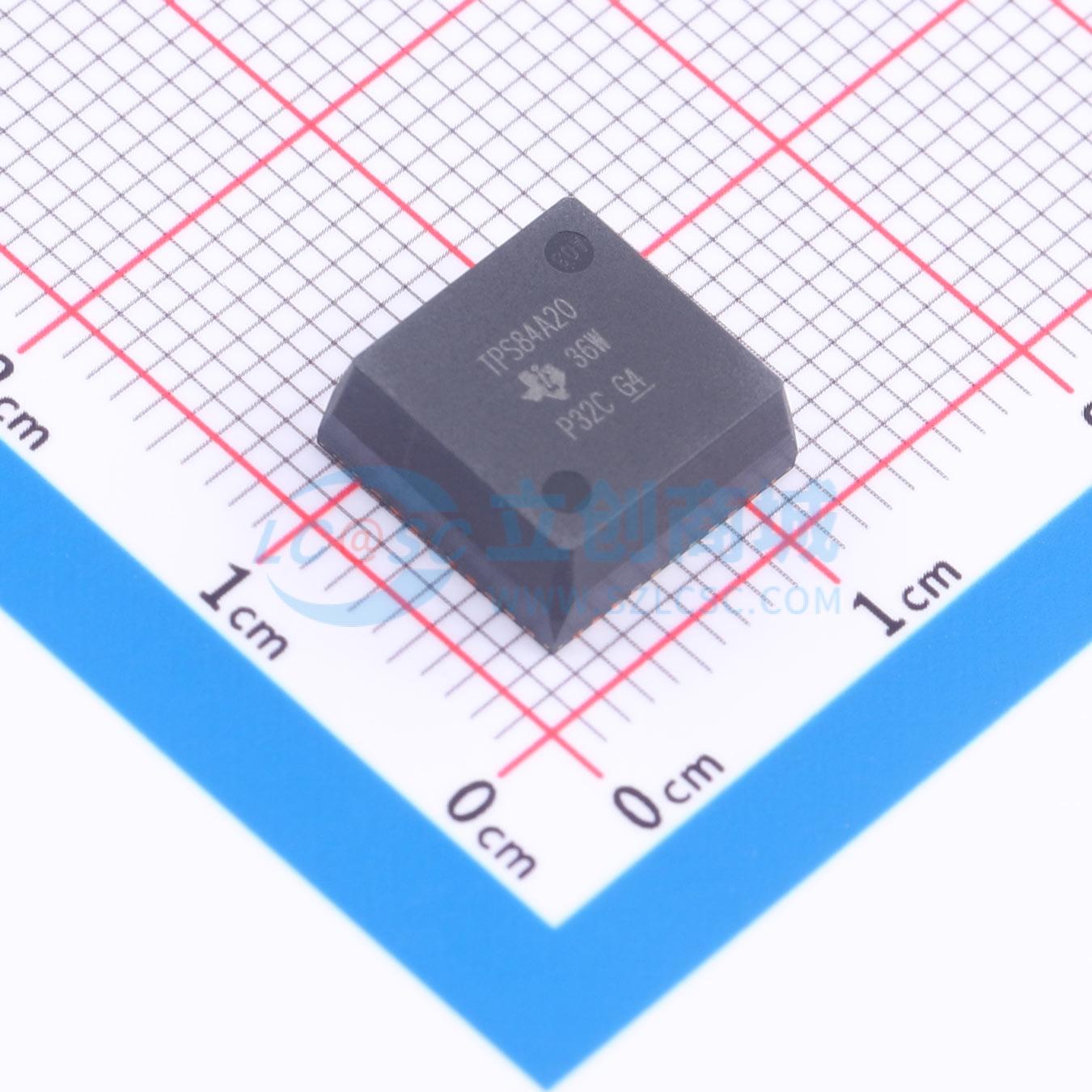

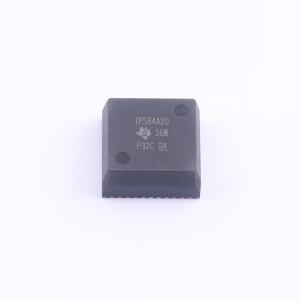

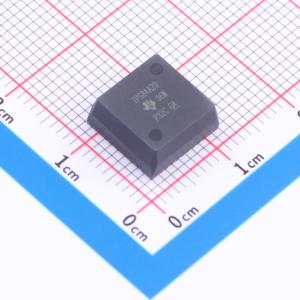

TPS84A20RVQT

降压型 10A 2.95V~17V

描述: 2.95V 至 17V、10A 同步降压、集成式电源解决方案 42-B3QFN -40 to 85
品牌名称: TI(德州仪器)
商品型号: TPS84A20RVQT
商品编号: C2867473
商品封装: B3QFN-42(10x10)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPS84A20是一个简单易用的集成式电源解决方案，它在一个小外形尺寸的QFN封装内整合了一个带有功率MOSFET的10A直流/直流转换器、一个电感器以及无源器件。此整体电源解决方案仅需三个外部组件，并省去了环路补偿和磁性元件选择过程。此器件采用10mm×10mm×4.3mm QFN封装，可轻松焊接到印刷电路板上，并可实现紧凑的负载点设计。可实现超过95%的效率，具有热阻为13.3°C/W的出色功率耗散能力。TPS84A20提供离散负载点设计的灵活性和特性集，并且非常适合为广泛的集成电路(IC)和系统供电。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的稳健耐用且可靠的电源解决方案。

商品特性

完整的集成式电源解决方案可实现小尺寸和扁平设计
10mm×10mm×4.3mm封装
效率最高可达95%
Eco-mode/轻负载效率(LLE)宽输出电压调节范围为0.6V至5.5V，基准精度为1%
支持针对更高电流的并行运行
可选分离电源轨可实现低至2.95V的输入电压
可调节的开关频率范围（200kHz至1.2MHz）与外部时钟同步
提供180°异相位时钟信号
可调慢速启动
输出电压排序/跟踪
电源正常输出
可编程欠压锁定(UVLO)
过流和过热保护
预偏置输出启动
工作温度范围：-40°C至+85°C
增强的散热性能：13.3°C/W
符合EN55022 B类辐射标准

应用领域

宽带和通信基础设施
自动测试和医疗设备
紧凑型PCI/PCI快速接口/PXI快速接口
DSP和FPGA负载点应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~17V
	输出电压	600mV~5.5V
	输出电流	10A
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
