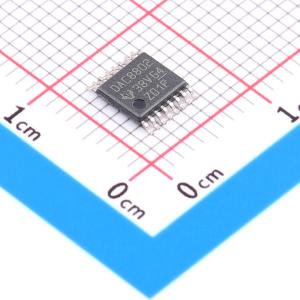

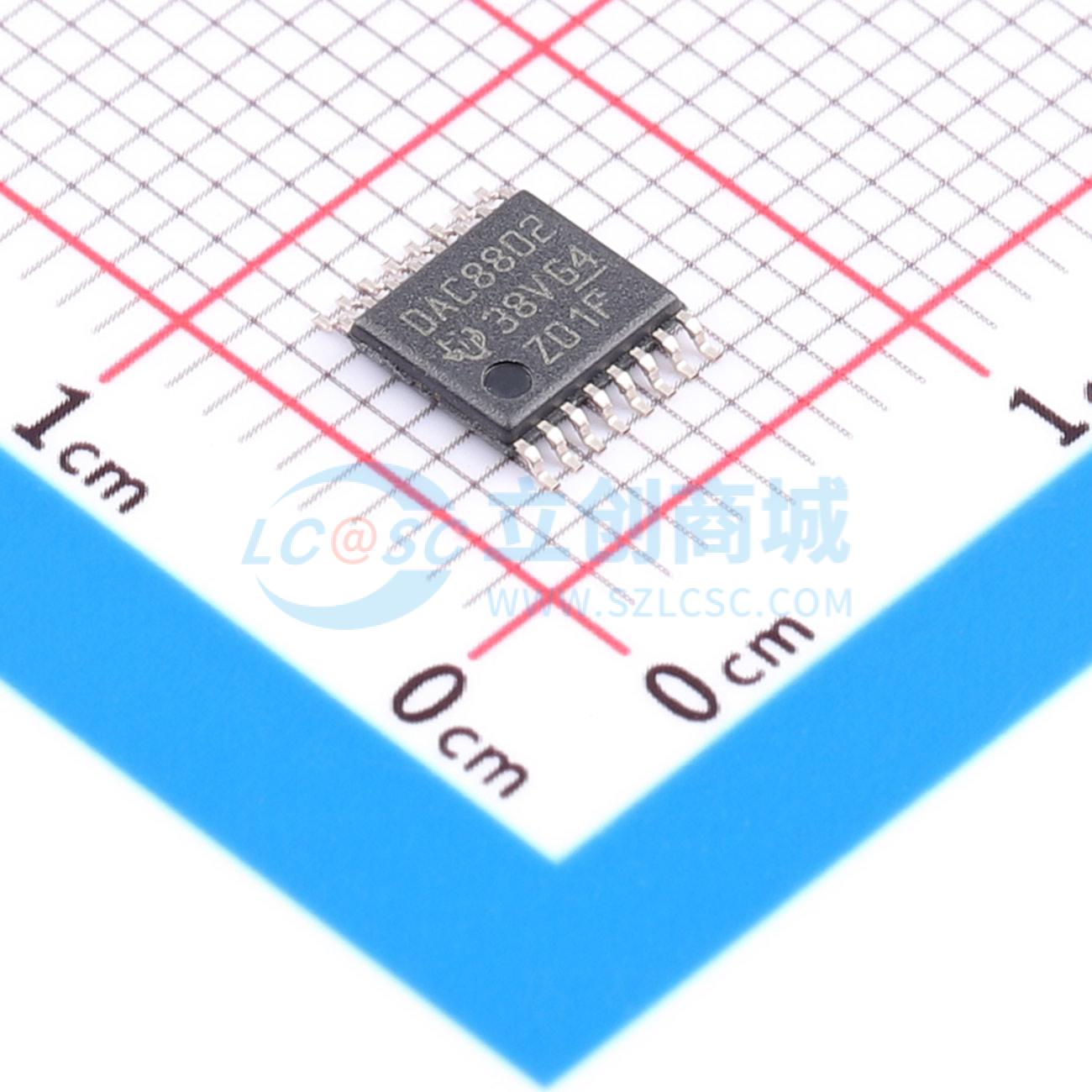

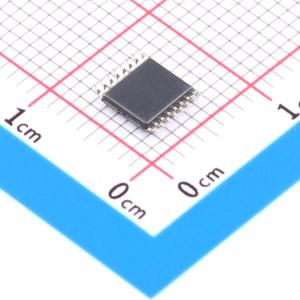

DAC8802IPW

DAC8802是一款双路、14位、电流输出型数模转换器（DAC），设计用于在2.7至5.5 V单电源下工作。 施加的外部参考输入电压VREF决定了满量程输出电流。当与外部I-V精密放大器配合使用时，内部反馈电阻（RFB）可为满量程输出提供温度跟踪。 双缓冲串行数据接口提供高速、三线、SPI和微控制器兼容输入，使用串行数据输入（SDI）、时钟（CLK）和片选（CS）。通用的电平敏感负载DAC选通（LDAC）输入允许从先前加载的输入寄存器同时更新所有DAC输出。此外，内部上电复位功能可在系统启动时将输出电压强制归零。MSB引脚允许系统复位断言（RS），当MSB = 0时将所有寄存器强制归零码，当MSB = 1时将所有寄存器强制归半量程码。 DAC8802采用TSSOP-16封装。

• 相对精度：最大1 LSB
• 差分非线性：最大1 LSB
• 当VREF = ±10 V时，2 mA满量程电流 ±20%
• 建立时间0.5 μs
• 中量程或零量程复位
• 独立的4Q乘法参考输入
• 参考带宽：10 MHz
• 参考动态性能：总谐波失真 -105 dB
• 兼容SPI的三线接口：50 MHz
• 双缓冲寄存器，可实现多通道同时更新
• 内部上电复位
• 行业标准引脚配置

• 自动测试设备
• 仪器仪表
• 数字控制校准
