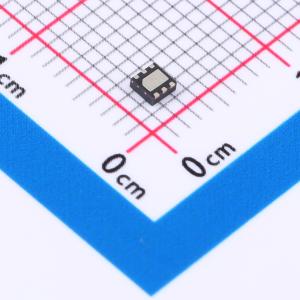

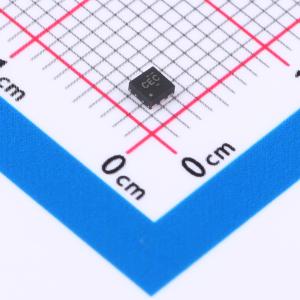

温馨提醒：图片仅供参考，商品以实物为准

TPS780330220DRVR

具有引脚可选双电平输出电压的 150mA 毫微级 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低 dropout (LDO) 调节器提供超低功耗、小型化封装和通过 VSET 引脚选择双电平输出电压的优点。超低功耗和动态电压缩放 (DVS) 功能提供双电平输出电压，让设计人员能够为特定应用定制功耗。设计人员现在可以在电池供电设计中，当微处理器处于睡眠模式时切换到较低电压电平，进一步降低整体系统功耗。两个电压电平在工厂预设，并使用 EPROM 存储，适用于固定输出电压设备。与 TI MSP430 和其他类似产品兼容。使能引脚与标准 CMOS 逻辑兼容。具备热关断和限流功能，可在故障条件下保护设备。所有封装的工作温度范围为 TJ = -40℃ 至 125℃。
品牌名称: TI(德州仪器)
商品型号: TPS780330220DRVR
商品编号: C2867491
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TPS780系列低压差（LDO）稳压器具备超低功耗、小型化封装的优势，并可通过V_SET引脚选择双电平输出电压。超低功耗和动态电压调节（DVS）功能可提供双电平输出电压，使设计人员能够针对特定应用定制功耗。在电池供电设计中，当微处理器处于睡眠模式时，设计人员现在可以切换到较低的电压电平，从而进一步降低整个系统的功耗。这两个电压电平在工厂预设，并使用EPROM存储，适用于固定输出电压器件。 TPS780系列LDO稳压器设计为与德州仪器（TI）的MSP430及其他类似产品兼容。使能引脚与标准CMOS逻辑兼容。TPS780系列还具备热关断和限流功能，可在故障条件下保护器件。所有封装的工作温度范围为T_J = -40°C至125°C。

商品特性

低静态电流（IQ）：500 nA
150 mA低压差稳压器，可通过引脚选择双电压电平输出
低压差：150 mA时为200 mV
在负载、线路和温度变化范围内精度为3%
提供1.5 V至4.2 V的双电平固定输出电压选项
提供1.22 V至5.25 V的可调版本或双电平输出版本
V_SET引脚可在两个工厂编程的电压电平之间切换输出电压
使用1.0 μF陶瓷电容即可稳定工作
具备热关断和过流保护功能
使能引脚与CMOS逻辑电平兼容
提供DDC（TSOT23 - 5）或DRV（2 mm×2 mm SON - 6）封装选项

应用领域

德州仪器（TI）MSP430配套应用
具有编程模式双电压电平的电源轨，用于节能模式
无线手机、智能手机、个人数字助理（PDA）、MP3播放器及其他电池供电的手持产品

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.2V；3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	40dB@(10Hz)
	压差	250mV@(150mA)

	属性	参数值
	静态电流(Iq)	500nA
	噪声	86uVrms
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
