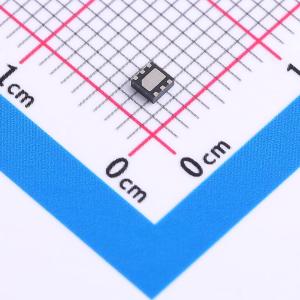

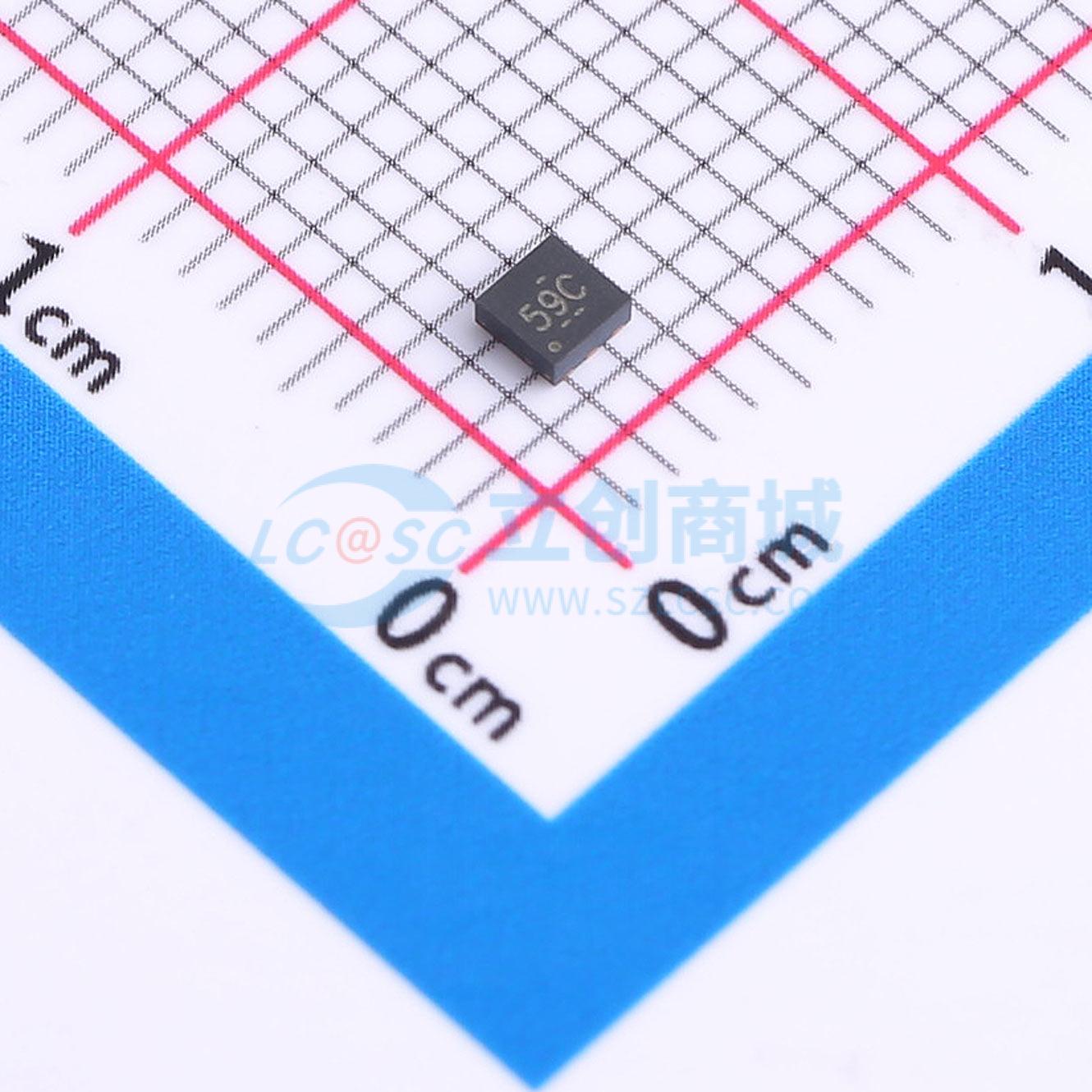

温馨提醒：图片仅供参考，商品以实物为准

LP5910-1.8DRVR

1.8V 300mA 3.3V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LP5910 具有反向电流保护和使能功能的 300mA、低噪声、低 IQ、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP5910-1.8DRVR
商品编号: C2867568
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

	属性	参数值
	静态电流(Iq)	12uA
	噪声	12uVrms
	功能特性	使能控制；热关断；短路保护；反极性电流保护；输出放电
	工作温度	-40℃~+85℃@(Ta)
	输出类型	固定
	输出通道数	1

商品概述

LP5910是一款可提供最高300mA输出电流的低噪声LDO。为满足射频和模拟电路的需求设计，该器件可提供低噪声、高PSRR、低静态电流，以及出色的线性瞬态响应和负载瞬态响应。采用创新设计技术，LP5910无需噪声旁路电容即可获得低噪声性能，还支持远程放置输出电容。该器件内置反向电流保护电路，可在输入电压低于输出电压时，防止反向电流通过LDO流向IN引脚。当使能(EN)引脚为低电平、输出处于关断状态时，自动输出放电电路会对输出电容放电，实现快速关断。凭借低输入电压和低输出电压范围，LP5910非常适合作为DC-DC后级稳压器（降压转换器后级），也适用于单节或双节电池应用。该器件设计为可配合1μF输入陶瓷电容和1μF输出陶瓷电容工作，无需额外的独立噪声旁路电容。该器件提供0.8V至2.3V范围内的固定输出电压，步进为25mV。

商品特性

输入电压范围:1.3 V 至 3.3 V
输出电压范围:0.8 V 至 2.3 V
输出电流:300 mA
1 kHz下PSRR为75 dB
输出电压容差:±2%
低压差:典型值120 mV
静态电流极低（使能、无负载状态）:12 µA
输出电压噪声低:12 µVRMS
可配合输入、输出陶瓷电容稳定工作
热过载保护
短路保护
反向电流保护
自动输出放电，实现快速关断

应用领域

手机和平板电脑
数码相机和音频设备
便携式电池供电设备
便携式医疗设备
虚拟现实
RF、PLL、VCO和时钟电源
IP摄像机

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	3.3V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	120mV@(300mA)
