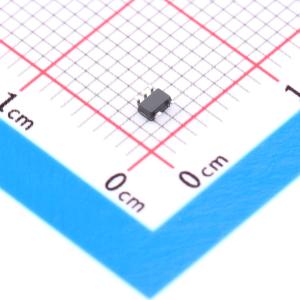

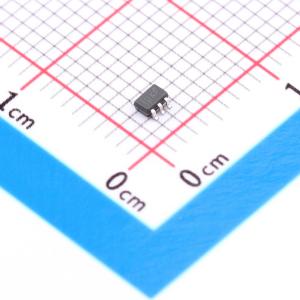

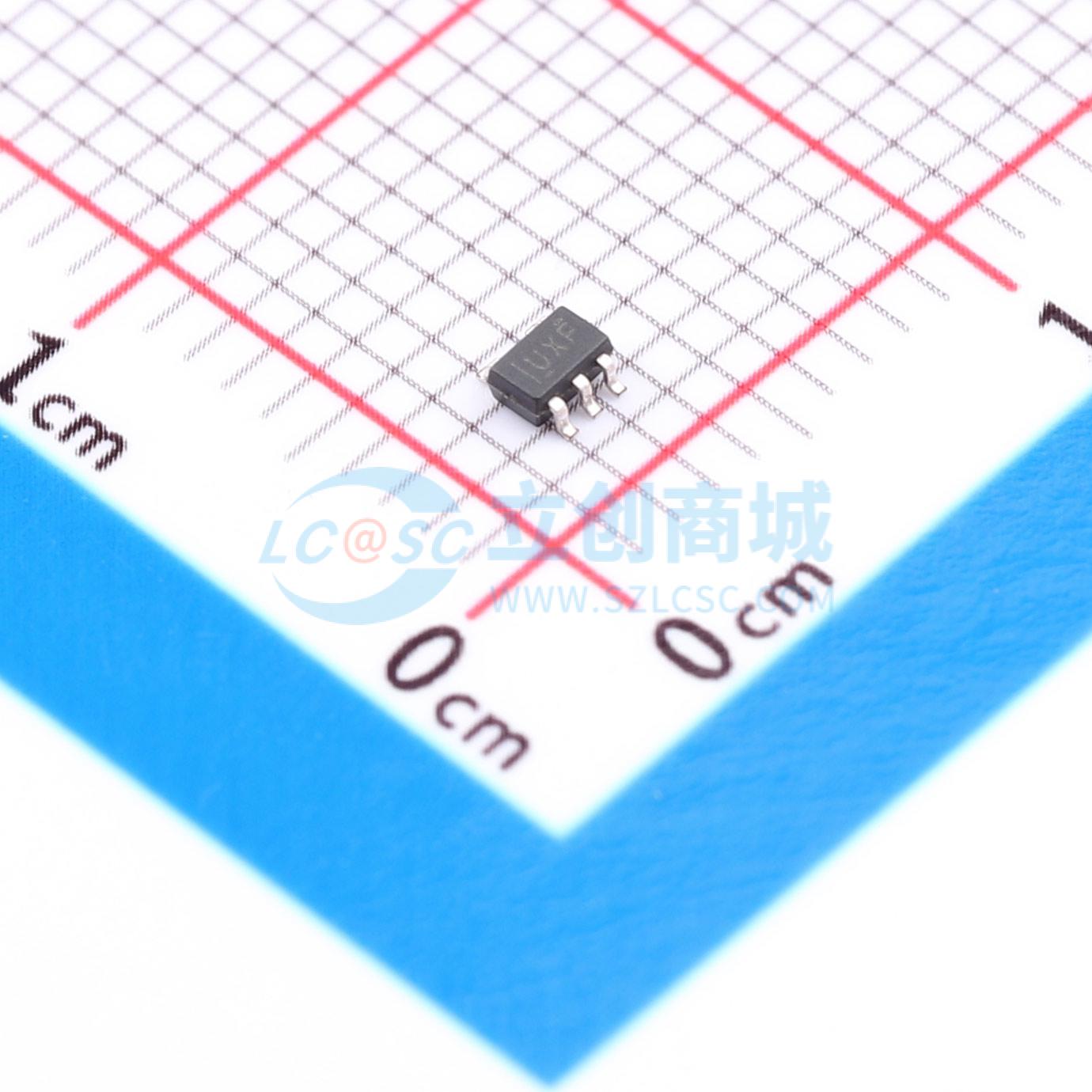

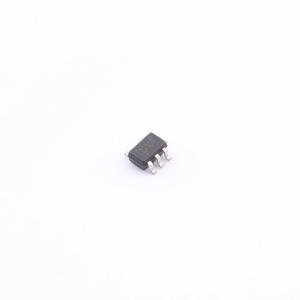

SN74AUC1G80DCKR

单正沿触发D型触发器，低功耗，支持部分掉电模式，I/O容差支持混合模式信号操作

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC1G80 单路上升沿触发 D 型触发器
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G80DCKR
商品编号: C2867569
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

这是一款单上升沿触发D型触发器，可在0.8V~2.7V的电源电压下工作，专门针对1.65V~1.95V电源电压的工作场景设计。当D输入端的数据满足建立时间要求时，数据会在时钟脉冲的上升沿传输到Q非输出端。时钟触发发生在特定电压电平，与时钟脉冲的上升时间没有直接关联。保持时间间隔结束后，D输入端的数据变化不会影响输出端的电平。该器件完全支持部分掉电应用，关断电路会禁用输出，防止器件掉电时产生有害的反向电流。NanoFree封装技术将裸片作为封装，有DBV、DCK、YZP多种封装类型。

商品特性

提供NanoFree封装选项
针对1.8V工作进行优化，具备3.6V I/O耐压能力，支持混合模式信号工作
支持部分掉电模式工作
可在低于1V的电压下工作
1.8V工作条件下最大传输延迟为1.9ns
低功耗，最大电源电流为10μA
1.8V工作条件下输出驱动能力为±8mA
闩锁性能符合JESD 78 II类标准，数值超过100mA
静电放电保护性能符合JESD 22标准要求
人体放电模型防护等级可达2000V(A114-A)
机器模型防护等级可达200V(A115-A)
充电器件模型防护等级可达1000V(C101)
未使用的输入端必须接VCC或GND，以保证器件正常工作

应用领域

部分掉电应用场景
混合模式信号工作场景

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	800mV~2.7V
	时钟频率(fc)	275MHz
	功能	-
	元件数	1
	每个元件位数	1
	输出类型	-
	传播延迟(tpd)	1.8ns@2.5V,30pF

	属性	参数值
	系列	74AUC系列
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	静态电流(Iq)	10uA
	输入电容	2.5pF
	工作温度	-40℃~+85℃
	同步/异步	-
	建立时间	500ps
	保持时间	100ps
