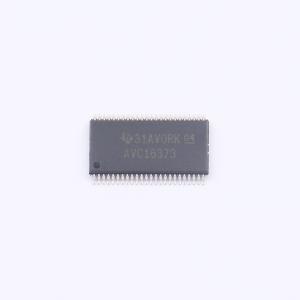

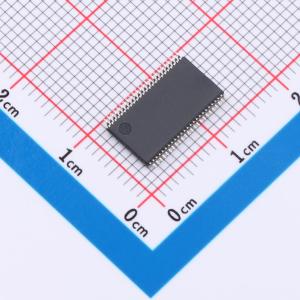

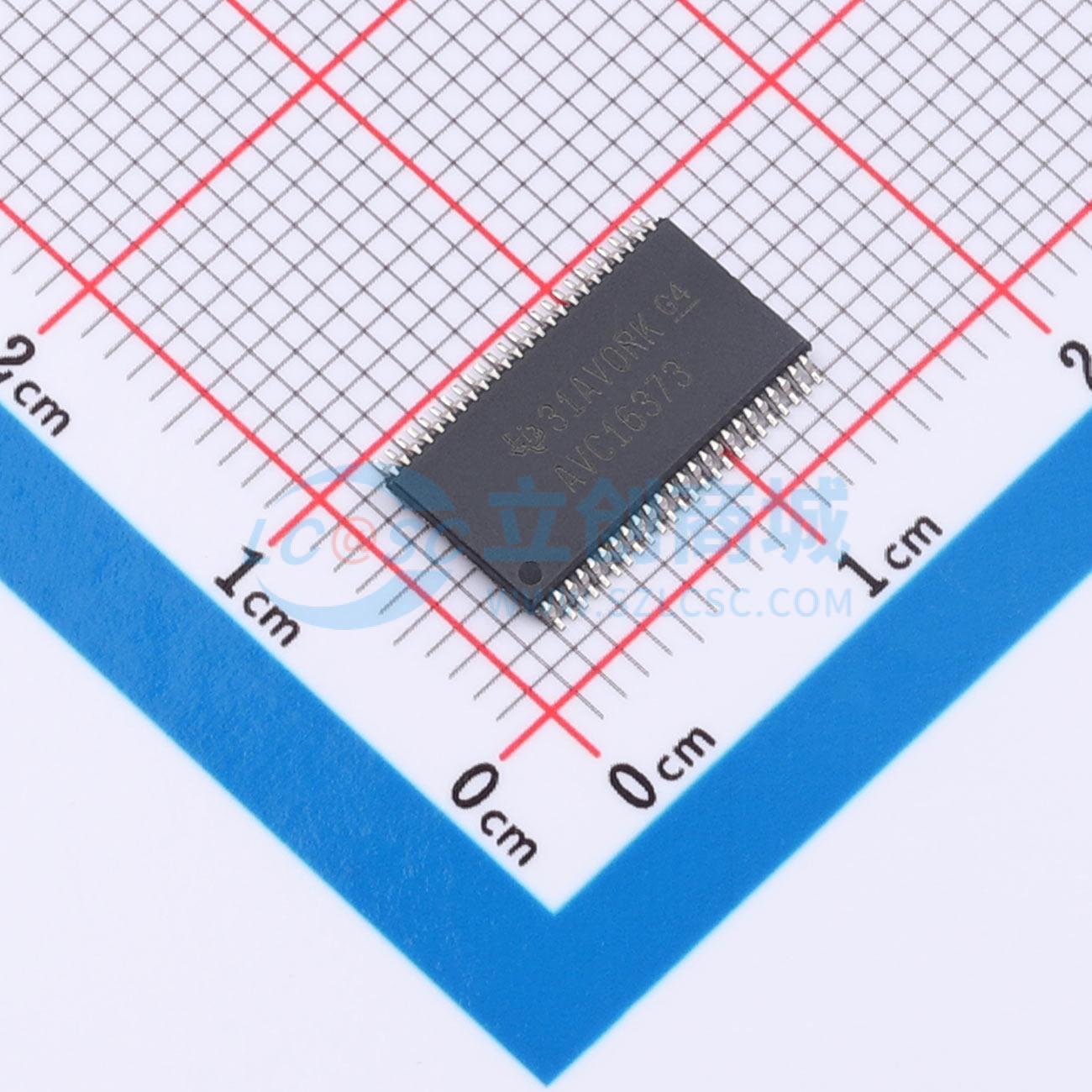

SN74AVC16373DGGR

16位透明D型锁存器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC16373 具有三态输出的 16 位透明 D 类锁存器
品牌名称: TI(德州仪器)
商品型号: SN74AVC16373DGGR
商品编号: C2867494
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.66克(g)

商品参数

商品概述

该器件集成了动态输出控制（DOC™）电路，该电路在信号转换期间，最初会降低输出阻抗以有效驱动负载，随后升高输出阻抗以降低噪声。在信号转换开始时，DOC电路可提供最大动态驱动，等效于高驱动标准输出器件。这款16位透明D型锁存器可在1.2 V 至 3.6 V VCC下工作，专门设计用于1.65 V 至 3.6 V VCC工作环境。SN74AVC16373特别适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。该器件可用作两个8位锁存器或一个16位锁存器。当锁存使能（LE）输入为高电平时，Q输出跟随数据（D）输入。当LE变为低电平时，Q输出锁存D输入建立的电平。带缓冲的输出使能（OE）输入可用于将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻态。处于高阻态时，输出不会对总线线路产生显著负载或驱动。高阻态和增强驱动能力使得无需接口或上拉组件即可驱动总线线路。OE不影响锁存器的内部操作，输出处于高阻态时仍可保留旧数据或输入新数据。为了确保上电或断电过程中保持高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。该器件完全指定用于使用Ioff的部分掉电应用。Ioff电路会禁用输出，防止器件掉电时产生有害的反向电流。SN74AVC16373的工作温度范围为 -40℃ 至 85℃。

商品特性

属于Texas Instruments Widebus™家族
采用EPIC™（增强性能植入CMOS）亚微米工艺
DOC™（动态输出控制）电路可动态改变输出阻抗，在不降低速度的前提下降低噪声
动态驱动能力等效于标准输出，在2.5 V VCC下IOH和IOL为 ±24 mA
耐过压输入/输出允许混合电压模式数据通信
Ioff支持部分掉电模式工作
ESD防护超出JESD 22标准要求
满足2000-V人体模型（A114-A）要求
满足200-V机器模型（A115-A）要求
锁存性能超出JESD 78 II类标准的100 mA要求
封装选项包含塑料薄型收缩小外形（DGG）和薄型极小外形（DGV）封装

应用领域

缓冲寄存器
I/O端口
双向总线驱动器
工作寄存器

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	1.4V~3.6V
	通道数	16
	拉电流(IOH)	24mA
	灌电流(IOL)	24mA

	属性	参数值
	传播延迟(tpd)	3.2ns
	系列	74AVC
	工作温度	-40℃~+85℃
	建立时间	0.8ns
	保持时间	1ns
	静态电流(Iq)	40uA
